LT-Ku07A RADAR zur Warnung bei niedriger Höhe + LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPEKTRAL OPTOELECTRONICS (optional)
Produkteinführung:

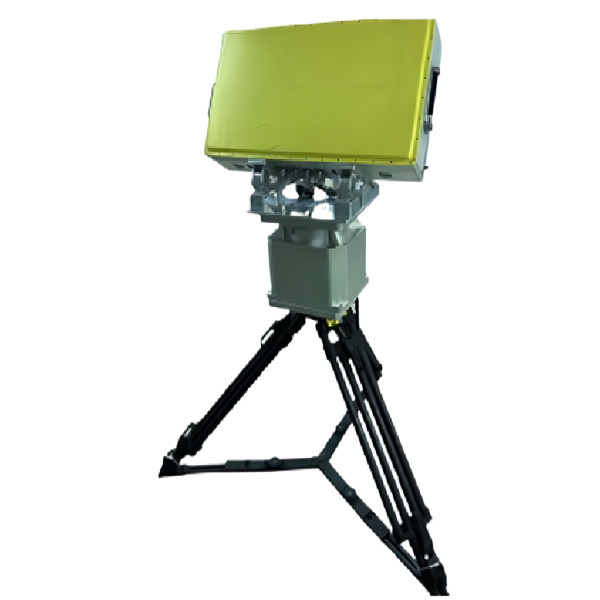

Das LT-Ku07A-Ein-Dimension-Drei-Koordinaten-Phase-Array-Radar ist eine Überwachungs- und Aufklärungsgeräte in geringer Höhe, die im Ku-Band arbeiten.Dieses Radar verwendet das AESA-System (Active Phased Array).In der Höhendimension wird Phasenscanning für das Scannen verwendet, während in der Azimutdimension mechanisches Scannen für das Scannen verwendet wird, um eine 360° Azimutdeckung zu erreichen.Die gesamte Maschine verwendet ein modulares und festes Zustand Design, um die Zuverlässigkeit der Geräte zu gewährleisten.

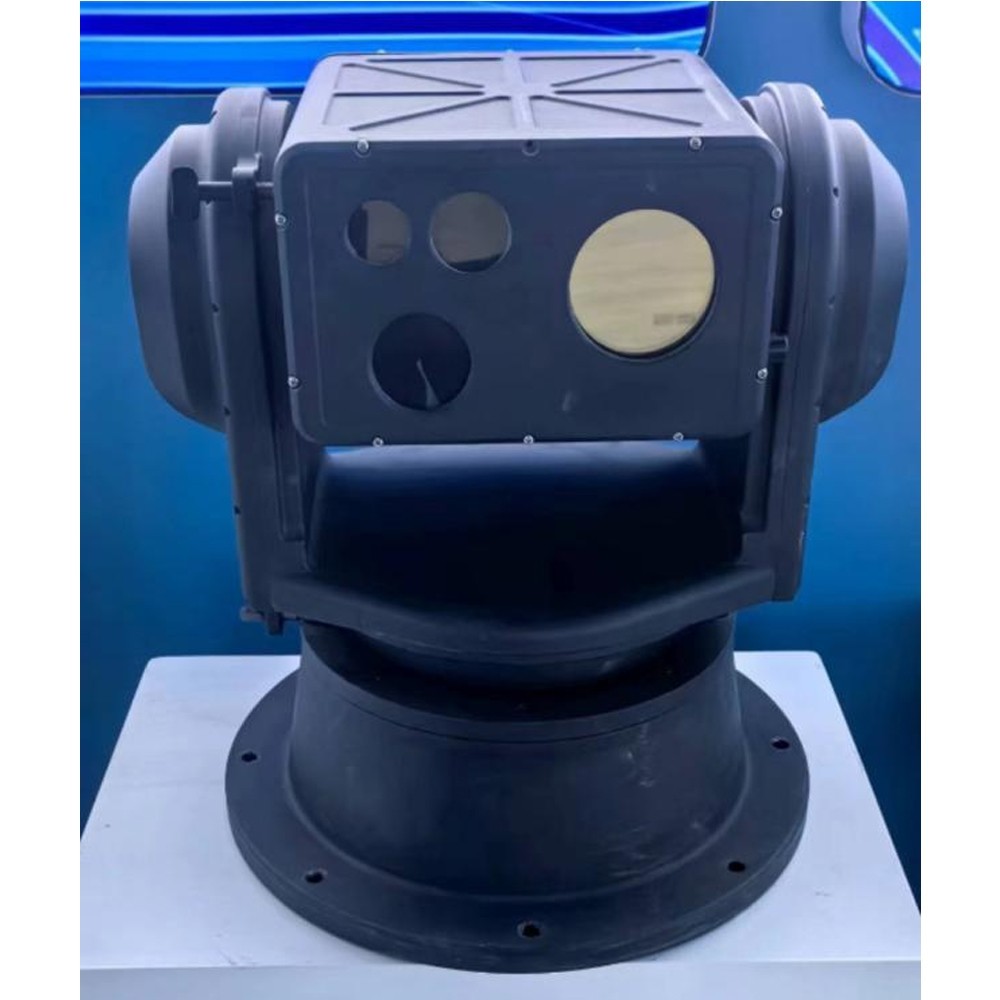

Die LT-A2 verfügt über die Flexibilität und Manövrierfähigkeit, um in unbegrenzten Positionen auf niedrigfliegende Ziele (UAVs, chemische Ballons, bionische Vögel) zu zielen.Verriegelung, Erkennung und Warnung. Integriert mit ungekühltem Infrarot-Wärmebildgerät, Sichtlichkeitskamera, Laser-Rangefinder und intelligenten Algorithmusmodul,Sie kann unbemannte kontinuierliche Überwachungsarbeiten Tag und Nacht durchführen.Gleichzeitig wird die Infrarot-Wärmebildaufnahme-Nachtsichttechnologie verwendet, die eine gute Verschleierung, eine starke Fähigkeit zur Durchdringung von Nebel und nicht durch Lichtquellen eingeschränkt ist.Es kann sich nahtlos an Bord-Endgeräte wie verknüpfte Radarsysteme anpassen., Funkerkennungssysteme und Vollfrequenzstörungssysteme.
Produktmerkmale:
1, eine starke Beständigkeit gegen Umweltverschmutzung.
2, mit einem Tonhöhenregelgerät, kann der Winkel der Antenne angepasst werden, anwendbar für eine Vielzahl von verschiedenen geografischen Bedingungen.
3, löst die technischen Schwierigkeiten bei der Nachverfolgung und Erkennung von mehreren Zielen in einer geräuschvollen Umgebung.
4, Multi-Position Intelligente Erkennung Autofokus-Technologie, kann durch eine Vielzahl von Fokussierungsmethoden und Auslösungsmethoden erreicht werden, um schnellen Fokus zu erreichen.
5Die Front-End-Gerätesteuerungssoftware kann über das Netzwerk online aktualisiert werden, was die zukünftige Wartung erheblich erleichtert.
6, 3D-Positionierungsfunktion, die beim Auswählen von Kästchen zum Vergrößern und Klicken auf die Zentrierung fähig ist und den Betrieb des Geräts erleichtert.
7, Drehscheibe erneute Versorgung der PTZ-Selbstprüfung kann in die vom Benutzer eingestellte Nullposition oder in die Position des Stromausfalls zurückgegeben werden, Unterstützung der Fern-Wiederstartfunktion.
8, Der universelle Drehscheibe mit variabler Drehzahl ermöglicht eine umfassende Blindwinkelüberwachung und eine hochpräzise Positionierung.
9, Professionelle Gestaltung der Hülle, schön, leicht, robust, hochtemperaturbeständig, korrosionsbeständig, wasserdicht und sauerregenbeständig.
10, Ausgestattet mit einem Marschschschloss, kann das Fahrzeug während schneller Bewegung gesperrt werden; gleichzeitig kann es mit einer stabilen und stoßdämpfenden Flanschmontage ausgestattet werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
11, Ausgestattet mit einem intelligenten Auto-Linking-Modul, einem Auto-Tracking-Modul, einem Auto-Detection-Modul und in der Lage, Rückmeldungen zu Luftzielinformationen zu geben.
|
Name der Parameter
|
Parameterwert |
| Radarsystem |
Azimuth-Mechanische Maschinenscanning, Single-Pulse-Scanning mit Pitch-Phase, aktive Phasen-Array |
| Betriebsfrequenzband |
Ku-Band |
| Abstand der Scan |
Azimut: 0° bis 360° |
| Neigung: 0°-40° |
| Antennengeschwindigkeit |
≤ 6 Sekunden |
| Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) |
≥ 5,5 km ((RCS):0.01m2Wahrscheinlichkeit eines falschen Alarms 10- 4,Erkennungswahrscheinlichkeit 0,8) |
| Blinde Reichweite |
≤ 200 m |
| Entschließung |
Reichweite Auflösung: ≤ 10 m |
| Azimut-Auflösung:≤3° |
| Auflösung des Schallpegels: ≤ 6° |
| Mindestdetektierbare Geschwindigkeit: ≤ 0,5 m/s |
| Genauigkeit |
Reichweitengenauigkeit: ≤ 5 m |
| Azimutgenauigkeit: ≤ 0,5° |
| Genauigkeit der Tonhöhe:0.5° |
| Geschwindigkeitsgenauigkeit: ≤ 0,1 m/s (Tracking-Modus) |
| Zielradialgeschwindigkeit |
0.8m/s-40m/s |
| Fähigkeit zur Zielverfolgung |
≥ 200 Chargen |
| Übertragungskraft |
160 W |
| Größe der Front-End-Ausrüstung |
≤ 620mm*230mm*330mm |
| Gewicht |
55 kg |
| Name der Parameter |
Parameterwert |
| Auflösung bei sichtbarem Licht |
2MP / 4MP / 8MP Optional |
| Brennweite der sichtbaren Linse |
300 mm |
| Infrarot-Auflösung |
384X256/640X512 Optional |
| Infrarotlinsen Brennweite |
30-150 mm; 5x optischer Zoom |
| Messung der Laserentfernung |
Wellenlänge 1570 nm |
| Leistung: 2 km (0,3 m UAV) |
| Betriebsfrequenz:1 Hz |
| Optische Bildstabilisierung |
Optiches Glasfaser-Gyroskop mit hoher Präzision zur Aufrechterhaltung eines stabilen Bildes und zum Arbeiten während der Fahrt |
| Genauigkeit der Plattenposition |
±0.05 |
| Genauigkeit des Drehplattenverfolgens |
1 mrad |
| Winkelbereich der Drehbank |
Horizontale unendliche Position 0-360° kontinuierliche Drehung; |
| Neigung ± 90° |
| Bewegungsgeschwindigkeit der Drehscheibe |
Horizontale Höchstgeschwindigkeit 100°/S |
| Höchstschwung 80°/S |
| Die ganze Maschine passt sich an die Umgebung an |
-40°C-+60°C, erfüllt Normen wie Schwingungseffekt, Akkuverträglichkeit, Salzsprühform, IP67 in der Kabine/IP66 für die gesamte Maschine usw. |
| Gesamtstromverbrauch |
300 W |
| Stromversorgung |
DC48V, mit AC220 ± 20% V breiter Eingang, wasserdicht stabilisierter Stromversorgung ausgestattet |
| Außenoberfläche |
1 × 10Base-T/100Base-TX, RJ45-Schnittstelle, Schnittstelle für die Stromversorgung, Serienanschluss usw. |
| Gewicht |
35 kg |
| Größe |
420 mm × 280 mm × 385 mm
(Differenzierte Konfigurationen unterliegen den tatsächlichen Bedingungen) |
