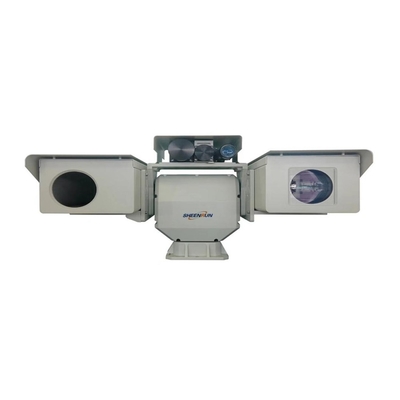

LT-X07 RADAR zur Warnung bei niedriger Höhe + LT-D6 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPEKTRAL OPTOELECTRONICS (optional)
Produkteinführung:

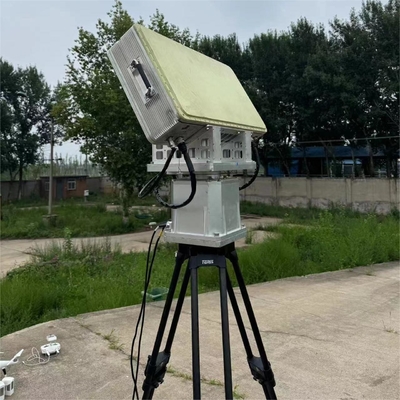

Das LT-X07-Radar ist eine Überwachungs- und Aufklärungsausrüstung in geringer Höhe, die im X-Band arbeitet.Drohnen und SeezieleDas Sicherheitsradarsystem in geringer Höhe kann Zielinformationen in komplexen Umgebungen mit starker Bodenverunreinigung erkennen und extrahieren und bietet Informationsunterstützung für das Kampfpersonal.

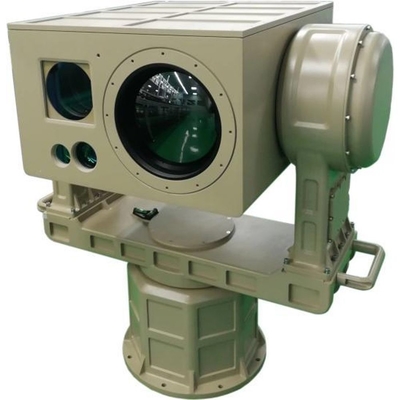

Die LT-D6 verfügt über die Flexibilität und Manövrierfähigkeit, niedrigfliegende Ziele (UAVs, chemische Ballons, bionische Vögel) oder unbemannte Boote auf der Meeresoberfläche zu zielen.Schiffe, die Ziele von unbegrenzter Position bewegen. 360° Vollfeld-Echtzeit-Scannen, Sperrverfolgung, Erkennung und Warnung.Laser-Rangefinder und intelligentes Algorithmusmodul, kann es unbemannte kontinuierliche Überwachungsarbeiten Tag und Nacht durchführen.starke Fähigkeit, den Nebel zu durchdringen, und ist nicht durch Lichtquellen begrenzt. Es kann sich nahtlos an Bord-Endgeräte wie verknüpfte Radarsysteme, Funkerkennungssysteme und Vollfrequenzstörungssysteme anpassen.
Produktmerkmale:
1"Stärke Widerstandsfähigkeit gegen Umweltunordnung.
2Starke Erkennungsfähigkeit für niedrige, kleine und langsame Ziele.
3"Mit Tonhöhenregelung für verschiedene geografische Bedingungen.
4"Löset die technischen Schwierigkeiten bei der Verfolgung und Erkennung von mehreren Zielen in der geräuschreichen Umgebung.
5"Hoch-Definition-Hochvergrößerung-Sichtlicht-Bildgebungssystem mit langer Beobachtungsdistanz.
6"Der elektrische Feinabstimmmechanismus der optischen Laserachse kann die Ausrichtung des Lasers vollständig anpassen, ohne die Maschine zu demontieren.
7Passive Wärmebilder sind gut verschleiert und nicht leicht zu erkennen.
8Durch den Einsatz der Technologie für die thermische Bildgebung mit kontinuierlichem Zoom ist die Bildgebung klar und die Detektionsdistanz lang.geeignet für die Suche nach Zielen mit großem Sichtfeld und die Langstreckenbeobachtung von Zieldetails.
9"Hochpräzise Drehscheibe, hoher Windwiderstand, hohe Positionierungsgenauigkeit, schnelle Reaktionsgeschwindigkeit, reibungsloser Betrieb, umfassende Blindwinkelüberwachung".
10"Das integrierte intelligente Temperaturkontrollsystem sorgt dafür, dass die Elektronik innerhalb der Maschine den ganzen Tag und das ganze Jahr über ordnungsgemäß funktioniert.
11"Die gesamte Maschine ist mit einer professionell entworfenen Hülle verstärkt, die schön, leicht und robust ist.Wasserdichtung, und sauren Regen.
12,Einfahrschloss ermöglicht es, das Fahrzeug bei schneller Bewegung zu sperren; gleichzeitig kann es mit einer stabilen und stoßdämpfenden Flanschstütze ausgestattet werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
13Ausgestattet mit einem intelligenten Auto-Linking-Modul, einem Auto-Tracking-Modul, einem Auto-Detection-Modul und in der Lage, Rückmeldungen zu Luftzielinformationen zu geben.
| Name der Parameter |
Parameterwert |
| Radarsystem |
Tonhöhe 1D Aktivphasenarray + Azimuthal-Mechanische Scanning |
| Betriebsfrequenzband |
X-Band |
| Abstand der Scan |
Azimut: 0° bis 360° |
| Schwung: −10°-40° ((Designwert des elektrischen Scanningbereichs ± 60°) |
| Antennengeschwindigkeit |
12rpm/15rpm |
| Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) |
Die Fahrzeugkosten sind zu berücksichtigen, wenn die Fahrzeugkosten nicht überschritten werden.2) |
| ≥ 10 km ((RCS=0,1m)2) |
| ≥ 12 km ((RCS=1m)2) |
| Blinde Reichweite |
180 m |
| Entschließung |
Reichweite Auflösung:10m |
| Azimut-Auflösung:3° |
| Auflösung der Tonhöhe:7° |
| Genauigkeit |
Reichweitengenauigkeit ≤ 5 m |
| Azimutgenauigkeit≤0,5° |
| Schrägkeitsgenauigkeit≤0,5° |
| Geschwindigkeitsgenauigkeit≤0,4 m/s |
| Zielradialgeschwindigkeit |
1m/s-80m/s |
| Fähigkeit zur Zielverfolgung |
≥ 200 Chargen |
| Übertragungskraft |
160 W |
| Größe der Front-End-Ausrüstung |
700 mm*385 mm*160 mm |
| Gewicht |
≤ 30 kg + 22 kg ((Radar Frontend Ausrüstung + Servo Drehteller) |
| Name der Parameter |
Parameterwert |
| Auflösung bei sichtbarem Licht |
2MP / 4MP / 8MP Optional |
| Brennweite der sichtbaren Linse |
800 mm oder 900 mm |
| Kühlsystem Infrarot-Auflösung |
640X512 |
| Kühl-Infrarot-Linsen Brennweite |
30-30-630 mm; 20x optischer Zoom oder 35-750 mm; 20x optischer Zoom |
| Messung der Laserentfernung |
Wellenlänge 1570 nm |
| Kraft: 5 km (0,3 m UAV) |
| Betriebsfrequenz:1 Hz |
| Optische Bildstabilisierung |
Optiches Glasfaser-Gyroskop mit hoher Präzision zur Aufrechterhaltung eines stabilen Bildes und zum Arbeiten während der Fahrt |
| Genauigkeit der Plattenposition |
±0.01 |
| Genauigkeit des Drehplattenverfolgens |
1 mrad |
| Winkelbereich der Drehbank |
Horizontale unendliche Position 0-360° kontinuierliche Drehung; |
| Höhenhöhe ± 90 |
| Bewegungsgeschwindigkeit der Drehscheibe |
Horizontales Maximum 120°/S |
| Höchstschub 100°/S |
| Die ganze Maschine passt sich an die Umgebung an |
-40°C-+60°C, erfüllt Normen wie Schwingungseffekt, Akkuverträglichkeit, Salzsprühform, IP67 in der Kabine/IP66 für die gesamte Maschine usw. |
| Gesamtstromverbrauch |
500 W |
| Stromversorgung |
DC48V, mit AC220 ± 20% V breiter Eingang, wasserdicht stabilisierter Stromversorgung ausgestattet |
| Außenoberfläche |
1 × 10Base-T/100Base-TX, RJ45-Schnittstelle, Schnittstelle für die Stromversorgung, Serienanschluss usw. |
| Gewicht |
85 kg |
| Größe |
620 mm × 420 mm × 710 mm oder 600 mm × 600 mm × 945 mm |
