LT-Ku07A RADAR zur Warnung bei niedriger Höhe + LT-D6 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPEKTRAL OPTOELECTRONICS (optional)
Produkteinführung:

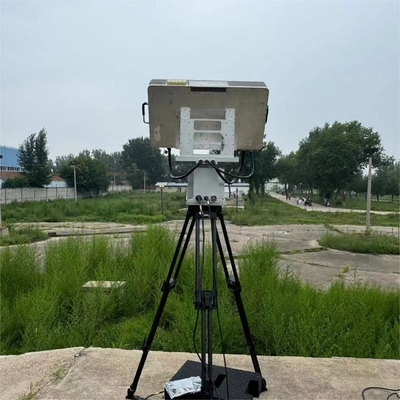

Das LT-Ku07A-Ein-Dimension-Drei-Koordinaten-Phase-Array-Radar ist eine Überwachungs- und Aufklärungsgeräte in geringer Höhe, die im Ku-Band arbeiten.Dieses Radar verwendet das AESA-System (Active Phased Array).In der Höhendimension wird Phasenscanning für das Scannen verwendet, während in der Azimutdimension mechanisches Scannen für das Scannen verwendet wird, um eine 360° Azimutdeckung zu erreichen.Die gesamte Maschine verwendet ein modulares und festes Zustand Design, um die Zuverlässigkeit der Geräte zu gewährleisten.

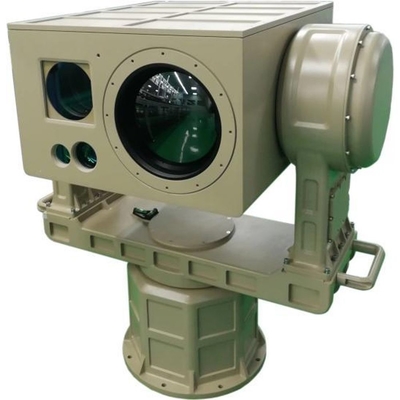

Die LT-D6 verfügt über die Flexibilität und Manövrierfähigkeit, niedrigfliegende Ziele (UAVs, chemische Ballons, bionische Vögel) oder unbemannte Boote auf der Meeresoberfläche zu zielen.Schiffe, die Ziele von unbegrenzter Position bewegen. 360° Vollfeld-Echtzeit-Scannen, Sperrverfolgung, Erkennung und Warnung.Laser-Rangefinder und intelligentes Algorithmusmodul, kann es unbemannte kontinuierliche Überwachungsarbeiten Tag und Nacht durchführen.starke Fähigkeit, den Nebel zu durchdringen, und ist nicht durch Lichtquellen begrenzt. Es kann sich nahtlos an Bord-Endgeräte wie verknüpfte Radarsysteme, Funkerkennungssysteme und Vollfrequenzstörungssysteme anpassen.
Produktmerkmale:
1"Stärke Widerstandsfähigkeit gegen Umweltunordnung.
2"Mit einem Tonhöhenregelgerät kann der Winkel der Antenne angepasst werden, der für verschiedene geografische Bedingungen anwendbar ist.
3"Löset die technischen Schwierigkeiten bei der Verfolgung und Erkennung von mehreren Zielen in der geräuschreichen Umgebung.
4"Hoch-Definition-Hochvergrößerung-Sichtlicht-Bildgebungssystem mit langer Beobachtungsdistanz.
5"Der elektrische Feinabstimmmechanismus der optischen Laserachse kann die Ausrichtung des Lasers vollständig anpassen, ohne die Maschine zu demontieren.
6Passive Wärmebilder sind gut verschleiert und nicht leicht zu erkennen.
7Durch den Einsatz der Technologie für die thermische Bildgebung mit kontinuierlichem Zoom ist die Bildgebung klar und die Detektionsdistanz lang.geeignet für die Suche nach Zielen mit großem Sichtfeld und die Langstreckenbeobachtung von Zieldetails.
8"Hochpräzise Drehscheibe, hoher Windwiderstand, hohe Positionierungsgenauigkeit, schnelle Reaktionsgeschwindigkeit, reibungsloser Betrieb, umfassende Blindwinkelüberwachung".
9"Das integrierte intelligente Temperaturkontrollsystem sorgt dafür, dass die Elektronik innerhalb der Maschine den ganzen Tag und das ganze Jahr über ordnungsgemäß funktioniert.
10"Die gesamte Maschine ist mit einer professionell entworfenen Hülle verstärkt, die schön, leicht und robust ist.Wasserdichtung, und sauren Regen.
11,Einfahrschloss ermöglicht es, das Fahrzeug bei schneller Bewegung zu sperren; gleichzeitig kann es mit einer stabilen und stoßdämpfenden Flanschstütze ausgestattet werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
12Ausgestattet mit einem intelligenten Auto-Linking-Modul, einem Auto-Tracking-Modul, einem Auto-Detection-Modul und in der Lage, Rückmeldungen zu Luftzielinformationen zu geben.
|
Name der Parameter
|
Parameterwert |
| Radarsystem |
Azimuth-Mechanische Maschinenscanning, Single-Pulse-Scanning mit Pitch-Phase, aktive Phasen-Array |
| Betriebsfrequenzband |
Ku-Band |
| Abstand der Scan |
Azimut: 0° bis 360° |
| Neigung: 0°-40° |
| Antennengeschwindigkeit |
≤ 6 Sekunden |
| Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) |
≥ 5,5 km ((RCS):0.01m2Wahrscheinlichkeit eines falschen Alarms 10- 4,Erkennungswahrscheinlichkeit 0,8) |
| Blinde Reichweite |
≤ 200 m |
| Entschließung |
Reichweite Auflösung: ≤ 10 m |
| Azimut-Auflösung:≤3° |
| Auflösung des Schallpegels: ≤ 6° |
| Mindestdetektierbare Geschwindigkeit: ≤ 0,5 m/s |
| Genauigkeit |
Reichweitengenauigkeit: ≤ 5 m |
| Azimutgenauigkeit: ≤ 0,5° |
| Genauigkeit der Tonhöhe:0.5° |
| Geschwindigkeitsgenauigkeit: ≤ 0,1 m/s (Tracking-Modus) |
| Zielradialgeschwindigkeit |
0.8m/s-40m/s |
| Fähigkeit zur Zielverfolgung |
≥ 200 Chargen |
| Übertragungskraft |
160 W |
| Größe der Front-End-Ausrüstung |
≤ 620mm*230mm*330mm |
| Gewicht |
55 kg |
| Name der Parameter |
Parameterwert |
| Auflösung bei sichtbarem Licht |
2MP / 4MP / 8MP Optional |
| Brennweite der sichtbaren Linse |
800 mm oder 900 mm |
| Kühlsystem Infrarot-Auflösung |
640X512 |
| Kühl-Infrarot-Linsen Brennweite |
30-30-630 mm; 20x optischer Zoom oder 35-750 mm; 20x optischer Zoom |
| Messung der Laserentfernung |
Wellenlänge 1570 nm |
| Kraft: 5 km (0,3 m UAV) |
| Betriebsfrequenz:1 Hz |
| Optische Bildstabilisierung |
Optiches Glasfaser-Gyroskop mit hoher Präzision zur Aufrechterhaltung eines stabilen Bildes und zum Arbeiten während der Fahrt |
| Genauigkeit der Plattenposition |
±0.01 |
| Genauigkeit des Drehplattenverfolgens |
1 mrad |
| Winkelbereich der Drehbank |
Horizontale unendliche Position 0-360° kontinuierliche Drehung; |
| Höhenhöhe ± 90 |
| Bewegungsgeschwindigkeit der Drehscheibe |
Horizontales Maximum 120°/S |
| Höchstschub 100°/S |
| Die ganze Maschine passt sich an die Umgebung an |
-40°C-+60°C, erfüllt Normen wie Schwingungseffekt, Akkuverträglichkeit, Salzsprühform, IP67 in der Kabine/IP66 für die gesamte Maschine usw. |
| Gesamtstromverbrauch |
500 W |
| Stromversorgung |
DC48V, mit AC220 ± 20% V breiter Eingang, wasserdicht stabilisierter Stromversorgung ausgestattet |
| Außenoberfläche |
1 × 10Base-T/100Base-TX, RJ45-Schnittstelle, Schnittstelle für die Stromversorgung, Serienanschluss usw. |
| Gewicht |
85 kg |
| Größe |
620 mm × 420 mm × 710 mm oder 600 mm × 600 mm × 945 mm |
