LT-X07 RADAR zur Warnung bei niedriger Höhe + LT-E8 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPEKTRAL OPTOELECTRONICS (optional)
Produkteinführung:

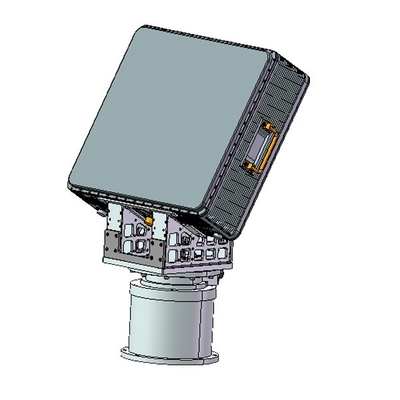

Das LT-X07-Radar ist eine Überwachungs- und Aufklärungsausrüstung in geringer Höhe, die im X-Band arbeitet.Drohnen und SeezieleDas Sicherheitsradarsystem in geringer Höhe kann Zielinformationen in komplexen Umgebungen mit starker Bodenverunreinigung erkennen und extrahieren und bietet Informationsunterstützung für das Kampfpersonal.

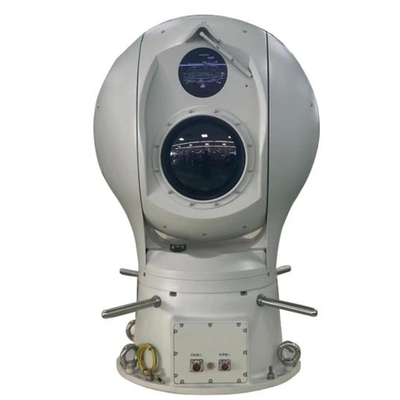

Die LT-E8 ist flexibel und wendig manövrierbar, um niedrig fliegende Ziele (UAVs, chemische Ballons, bionische Vögel) oder unbemannte Boote auf der Meeresoberfläche zu treffen.Schiffe, die Ziele von unbegrenzter Position bewegen. 360° Vollfeld-Echtzeit-Scannen, Sperrverfolgung, Erkennung und Warnung. Integriert mit ungekühltem Infrarot-Wärmebildgerät, Sichtlichkeitskamera, Laser-Rangefinder und intelligenten Algorithmusmodul,Es kann unbemannte kontinuierliche Überwachungsarbeiten Tag und Nacht durchführen und verfügt gleichzeitig über eine Infrarot-Thermalbild-Nachtsichttechnologie, die eine gute Verschleierung bietet.starke Fähigkeit, den Nebel zu durchdringen, und ist nicht durch Lichtquellen begrenzt. Es kann sich nahtlos an Bord-Endgeräte wie verknüpfte Radarsysteme, Funkerkennungssysteme und Vollfrequenzstörungssysteme anpassen.
Produktmerkmale:
1, eine starke Beständigkeit gegen Umweltverschmutzung.
2, starke Erkennungsfähigkeit für niedrige, kleine und langsame Ziele.
3, mit Tonhöhenregelungsvorrichtung, anwendbar bei unterschiedlichen geografischen Bedingungen.
4, löst die technischen Schwierigkeiten bei der Nachverfolgung und Erkennung von mehreren Zielen in einer geräuschvollen Umgebung.
5, hochauflösendes Bildgebungssystem für sichtbares Licht mit hoher Vergrößerung mit langer Beobachtungsdistanz.
6, Der elektrische Feinabstimmmechanismus für die Laseroptik kann die Ausrichtung des Lasers vollständig anpassen, ohne die Maschine zu demontieren.
7Die passive Wärmebildaufnahme ist gut verschleiert und nicht leicht zu erkennen.
8Durch die Einführung der Technologie für die thermische Bildgebung mit kontinuierlichem Zoom ist die Bildgebung klar und die Detektionsdistanz lang.geeignet für die Suche nach Zielen mit großem Sichtfeld und die Langstreckenbeobachtung von Zieldetails.
9, Hochpräzisions drehtable, hoher Windwiderstand, hohe Positionierungsgenauigkeit, schnelle Reaktionsgeschwindigkeit, reibungsloser Betrieb, umfassende Blindwinkelüberwachung.
10Die integrierte intelligente Temperaturregelung sorgt dafür, dass die Elektronik innerhalb der Maschine den ganzen Tag und das ganze Jahr über ordnungsgemäß funktioniert.
11Die gesamte Maschine ist mit einer professionell entworfenen Hülle verstärkt, die schön, leicht und robust ist.Wasserdichtung, und sauren Regen.
12, Ausgestattet mit einem Marschschschloss, kann das Fahrzeug während schneller Bewegung gesperrt werden; gleichzeitig kann es mit einer stabilen und stoßdämpfenden Flanschmontage ausgestattet werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
13, Ausgestattet mit einem intelligenten Auto-Linking-Modul, einem Auto-Tracking-Modul, einem Auto-Detection-Modul und in der Lage, Rückmeldungen zu Luftzielinformationen zu geben.
| Name der Parameter |
Parameterwert |
| Radarsystem |
Tonhöhe 1D Aktivphasenarray + Azimuthal-Mechanische Scanning |
| Betriebsfrequenzband |
X-Band |
| Abstand der Scan |
Azimut: 0° bis 360° |
| Schwung: −10°-40° ((Designwert des elektrischen Scanningbereichs ± 60°) |
| Antennengeschwindigkeit |
12rpm/15rpm |
| Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) |
Die Fahrzeugkosten sind zu berücksichtigen, wenn die Fahrzeugkosten nicht überschritten werden.2) |
| ≥ 10 km ((RCS=0,1m)2) |
| ≥ 12 km ((RCS=1m)2) |
| Blinde Reichweite |
180 m |
| Entschließung |
Reichweite Auflösung:10m |
| Azimut-Auflösung:3° |
| Auflösung der Tonhöhe:7° |
| Genauigkeit |
Reichweitengenauigkeit ≤ 5 m |
| Azimutgenauigkeit≤0,5° |
| Schrägkeitsgenauigkeit≤0,5° |
| Geschwindigkeitsgenauigkeit≤0,4 m/s |
| Zielradialgeschwindigkeit |
1m/s-80m/s |
| Fähigkeit zur Zielverfolgung |
≥ 200 Chargen |
| Übertragungskraft |
160 W |
| Größe der Front-End-Ausrüstung |
700 mm*385 mm*160 mm |
| Gewicht |
≤ 30 kg + 22 kg ((Radar Frontend Ausrüstung + Servo Drehteller) |
| Name der Parameter |
Parameterwert |
| Auflösung bei sichtbarem Licht |
2MP / 4MP / 8MP Optional |
| Brennweite der sichtbaren Linse |
1000 mm oder 1500 mm |
| Kühlsystem Infrarot-Auflösung |
640X512 |
| Kühl-Infrarot-Linsen Brennweite |
45-930 mm; 20x optischer Zoom oder 100-1100 mm; 10x optischer Zoom |
| Messung der Laserentfernung |
Wellenlänge 1570 nm |
| Kraft: 5 km (0,3 m UAV) |
| Betriebsfrequenz:1 Hz |
| Optische Bildstabilisierung |
Optiches Glasfaser-Gyroskop mit hoher Präzision zur Aufrechterhaltung eines stabilen Bildes und zum Arbeiten während der Fahrt |
| Genauigkeit der Plattenposition |
±0.01 |
| Genauigkeit des Drehplattenverfolgens |
1 mrad |
| Winkelbereich der Drehbank |
Horizontale unendliche Position 0-360° kontinuierliche Drehung; |
| Höhenhöhe ± 90 |
| Bewegungsgeschwindigkeit der Drehscheibe |
Horizontales Maximum 120°/S |
| Höchstschub 100°/S |
| Die ganze Maschine passt sich an die Umgebung an |
-40°C-+60°C, erfüllt Normen wie Schwingungseffekt, Akkuverträglichkeit, Salzsprühform, IP67 in der Kabine/IP66 für die gesamte Maschine usw. |
| Gesamtstromverbrauch |
500 W |
| Stromversorgung |
DC48V, mit AC220 ± 20% V breiter Eingang, wasserdicht stabilisierter Stromversorgung ausgestattet |
| Außenoberfläche |
1 × 10Base-T/100Base-TX, RJ45-Schnittstelle, Schnittstelle für die Stromversorgung, Serienanschluss usw. |
| Gewicht |
100 kg |
| Größe |
600 mm × 600 mm × 945 mm |
