LT-Ku07A Low Altitude Warning Radar + UAV Positioning Countermeasures Integration Equipment der LT-UDA-Serie (optional)
Produkteinführung:

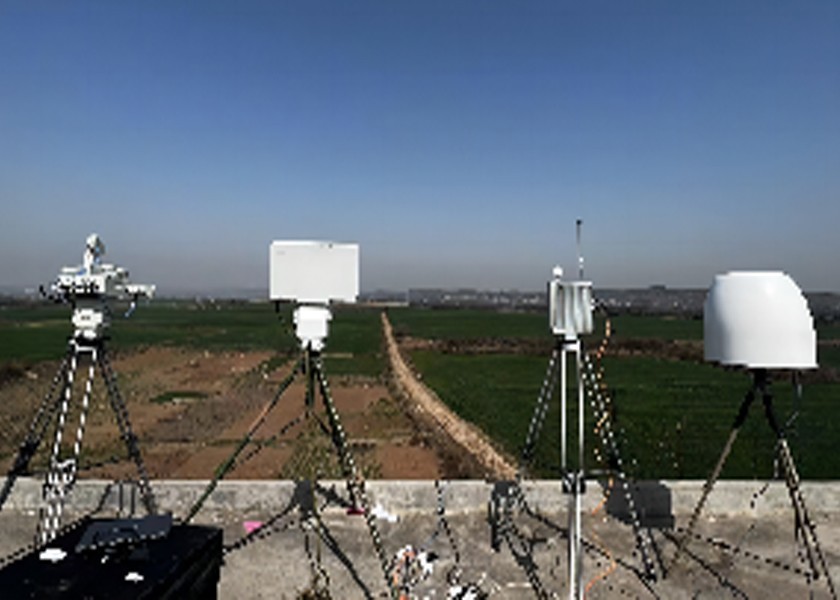

Das LT-Ku7A eindimensionale dreikoordinate Phasen-Radar ist eine Überwachungs- und Aufklärungsgeräte in geringer Höhe, die im Ku-Band betrieben werden.Dieses Radar verwendet das AESA-System (Active Phased Array).In der Höhendimension wird Phasenscanning für das Scannen verwendet, während in der Azimutdimension mechanisches Scannen für das Scannen verwendet wird, um eine 360° Azimutdeckung zu erreichen.Die gesamte Maschine verwendet ein modulares und festes Zustand Design, um die Zuverlässigkeit der Geräte zu gewährleisten.
Die UAV-Richtungsfindungs- und Positionierungs-Gegenmaßnahmen sind ein integriertes System zur Erkennung und Warnung von UAVs, zur Zielerkennung, zur Richtungsfindung, zur Positionierung, zur Beseitigung von Störungen,und KontrolleEs kann mit eingebauten Komponenten, fest installierten Komponenten und temporären Einsatzkomponenten ausgestattet werden, wodurch es flexibel und für Anwendungen in mehreren Szenarien geeignet ist.
Eigenschaften des Produkts:
1, eine starke Beständigkeit gegen Umweltverschmutzung.
2, mit einem Tonhöhenregelgerät, kann der Winkel der Antenne angepasst werden, anwendbar für eine Vielzahl von verschiedenen geografischen Bedingungen.
3, löst die technischen Schwierigkeiten bei der Nachverfolgung und Erkennung von mehreren Zielen in einer geräuschvollen Umgebung.
4, Erkennung und Positionierung: Bei Verwendung der passiven und passiven Spektrumerkennung beträgt die Erkennungsfrequenz 20 MHz-6 GHz.Antennen zur Orientierung und Positionierung von mehreren Arrays werden verwendet, um drahtlose Signale von Drohnen im Detektionsbereich zu empfangenMit Hilfe der drahtlosen Protokollanalyse-Technologie erkennt und identifiziert das System automatisch die Koordinaten von Breite und Länge, Höhe, Geschwindigkeit, Richtung,und Modell der häufig verwendeten Drohnen, Startpunkt und andere Informationen.
5, Störungsschutz: Einführung der Hochgeschwindigkeits-digitalen Frequenz-Sweeping-Technologie durch elektromagnetische Störungen, um die Störung von UAV-Navigation, Fernbedienung,Bildübertragungskommunikationssignale, um das UAV zur Rückkehr zum Flug oder zur Landung zu zwingen und die genaue Störung des benannten UAV zu erreichen,aber auch mit unterschiedlichen Antennenformen nach Anwendungsumgebungen und Anforderungen konfiguriert werden kann, um die wirtschaftlichsten und besten Leistungen für die Anforderungen der regionalen Abdeckung zu erzielen.
6, Steuerungsplattform: Basierend auf der SOA-Architektur, die Webseiten mit mehreren Zugriffsmethoden wie Anwendungen,kann die Zugriffs- und Steuerungskontrolle von mehr als 20 Sätzen von UAV-Erkennungs- und Gegenmaßnahmen ermöglichen, und unterstützt die künftige Erweiterung auf andere UAV-Kontermaßnahmen, einschließlich Radar, Optoelektronik, Täuschung usw.
| Name der Parameter |
Parameterwert |
| Radarsystem |
Azimuth-Mechanische Maschinenscanning, Single-Pulse-Scanning mit Pitch-Phase, aktive Phasen-Array |
| Betriebsfrequenzband |
Ku-Band |
| Abstand der Scan |
Azimut: 0° bis 360° |
| Neigung: 0°-40° |
| Antennengeschwindigkeit |
≤ 6 Sekunden |
|
Erfassungsbereich
(Pd=0.8,Pfa = 10-6)
|
≥ 5,5 km ((RCS):0.01m2Wahrscheinlichkeit eines falschen Alarms 10- 4,Erkennungswahrscheinlichkeit 0,8) |
| Blinde Reichweite |
≤ 200 m |
| Entschließung |
Reichweite Auflösung: ≤ 10 m |
| Azimut-Auflösung:≤3° |
| Auflösung des Schallpegels: ≤ 6° |
| Mindestdetektierbare Geschwindigkeit: ≤ 0,5 m/s |
| Genauigkeit |
Reichweitengenauigkeit: ≤ 5 m |
| Azimutgenauigkeit: ≤ 0,5° |
| Genauigkeit der Tonhöhe:0.5° |
| Geschwindigkeitsgenauigkeit: ≤ 0,1 m/s (Tracking-Modus) |
| Zielradialgeschwindigkeit |
0.8m/s-40m/s |
| Fähigkeit zur Zielverfolgung |
≥ 200 Chargen |
| Übertragungskraft |
160 W |
| Größe der Front-End-Ausrüstung |
≤ 620mm*230mm*330mm |
| Gewicht |
55 kg |
| Name der Parameter |
Parameterwert |
| Erfassungsausrüstung |
Frequenzbereich der Erkennung |
30 MHz bis 6 GHz |
| Fokusband: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (optional) |
| Ermittlungsmethode |
Passive Funk-Automatikerkennung, Passivsignalempfang |
| Entfernung der Erkennung |
5-10 km (Bereich variiert je nach Modell, UAV-Übertragungsleistung > 0,1 W) |
| Erfassungsbereich |
Allseitige Erkennung |
| Anzahl der Zieldetektionen |
Gleichzeitige Erkennung von mehr als 60 UAVs |
| Genauigkeit |
Richtungsfindungsgenauigkeit ≤ 3° (RMS) |
| Positionierungsgenauigkeit ≤ 10 m |
| Ausrüstung für die Zählung |
Zählermodus |
Unterdrückung von Funkstörungen |
| Gegenziel |
UAV-Bildübertragung, Flugsteuerung, Navigationssignale |
| Gegenfrequenzband |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,1.2 GHz,10,5 GHz,20,4 GHz,5.2 GHz,5.8GHz (optional) |
| Gegenbereich |
Optionale Konfiguration in alle Richtungen oder Richtungen |
| Gegenentfernung |
Richtung: 3-5 km (Abstand von Modell zu Modell variiert) |
| Allseitig: 1,5-2 km (Abstand von Modell zu Modell variiert) |
| Systemintegration |
Größe |
Erfassungsausrüstung:450mm*400mm |
| Einheitliche Ausrüstung: 50 mm*500 mm*300 mm |
| Gewicht |
≤ 45 kg |
| Stromverbrauch |
Detektion eingeschaltet:55W |
| Interferenz eingeschaltet:960W |
| Eintrittsschutz |
IP67 |
