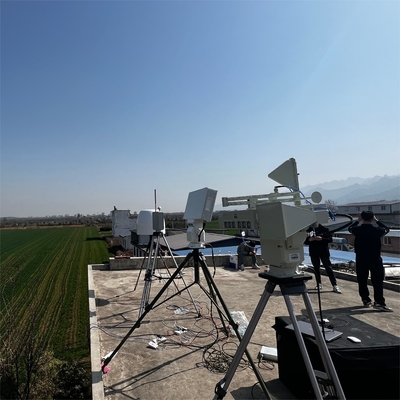

LT-X07A Radar zur Warnung in geringer Höhe + UAV-Positionierungs- und Gegenmaßnahmen-Integrationsgeräte der LT-UDA-Serie (optional)
Produkteinführung:
Das LT-X07A-Radar ist eine Überwachungs- und Aufklärungsausrüstung, die sich bewegende Bodenziele, Hubschrauber, Raketen, Drohnen und Meeresoberflächenziele sucht und verfolgt.und kann eine vorläufige Einstufung und Anerkennung durchführenDer LT-X07Aradar verwendet ein aktives Phasenradarsystem mit Höhenmessung und azimuthmechanischer Messung,für die Abdeckung mit einem einzigen Radar-Fullazimuth geeignetDas Low-Altitude-Sicherheitsradarsystem kann Zielinformationen in komplexen Umgebungen mit starker Bodenverunreinigung erkennen und extrahieren und somit Informationsunterstützung für das Kampfpersonal bieten.
Die UAV-Richtungsfindungs- und Positionierungs-Gegenmaßnahmen sind ein integriertes System zur Erkennung und Warnung von UAVs, zur Zielerkennung, zur Richtungsfindung, zur Positionierung, zur Beseitigung von Störungen,und KontrolleEs kann mit eingebauten Komponenten, fest installierten Komponenten und temporären Einsatzkomponenten ausgestattet werden, wodurch es flexibel und für Anwendungen in mehreren Szenarien geeignet ist.
Eigenschaften des Produkts:
1"Stärke Widerstandsfähigkeit gegen Umweltunordnung.
2Starke Fähigkeit, kleine und langsame Ziele zu erkennen.
3"Mit einem Tonhöhenregelgerät kann der Winkel der Antenne angepasst werden, der für verschiedene geografische Bedingungen anwendbar ist.
4"Löset die technischen Schwierigkeiten bei der Verfolgung und Erkennung von mehreren Zielen in der geräuschreichen Umgebung.
5Detektion und Positionierung: Die Detektionsfrequenz beträgt 20 MHz bis 6 GHz.Antennen zur Orientierung und Positionierung von mehreren Arrays werden verwendet, um drahtlose Signale von Drohnen im Detektionsbereich zu empfangenMit Hilfe der drahtlosen Protokollanalyse-Technologie erkennt und identifiziert das System automatisch die Koordinaten von Breite und Länge, Höhe, Geschwindigkeit, Richtung,und Modell der häufig verwendeten Drohnen, Startpunkt und andere Informationen.
6"Interferenzbeseitigung: Durch die Einführung einer digitalen Hochgeschwindigkeitsfrequenz-Sweeping-Technologie durch elektromagnetische Störungen wird die Störung von UAV-Navigation, Fernbedienung,Bildübertragungskommunikationssignale, um das UAV zur Rückkehr zum Flug oder zur Landung zu zwingen und die genaue Störung des benannten UAV zu erreichen,aber auch mit unterschiedlichen Antennenformen nach Anwendungsumgebungen und Anforderungen konfiguriert werden kann, um die wirtschaftlichsten und besten Leistungen für die Anforderungen der regionalen Abdeckung zu erzielen.
7,Steuerplattform: Basierend auf der SOA-Architektur, die Webseiten mit mehreren Zugriffsmethoden wie Anwendungen,kann die Zugriffs- und Steuerungskontrolle von mehr als 20 Sätzen von UAV-Erkennungs- und Gegenmaßnahmen ermöglichen, und unterstützt die künftige Erweiterung auf andere UAV-Kontermaßnahmen, einschließlich Radar, Optoelektronik, Täuschung usw.
| Name der Parameter |
Parameterwert |
| Radarsystem |
Tonhöhe 1D Aktivphasenarray + Azimuthal-Mechanische Scanning |
| Betriebsfrequenzband |
X-Band |
| Abstand der Scan |
Azimut: 0° bis 360° |
| Steigung: 0°-60° |
| Antennengeschwindigkeit |
Höchstgeschwindigkeit 90 °/s |
|
Erfassungsbereich
(Pd=0.8,Pfa = 10-6)
|
RCS = 0,01m27 km |
| Blinde Reichweite |
240 m |
| Entschließung |
Reichweitenlösung:15m |
| Azimut-Auflösung:3° |
| Auflösung der Tonhöhe:6° |
| Genauigkeit |
Reichweite Genauigkeit≤10 m |
| Azimutgenauigkeit≤0,5° |
| Schrägkeitsgenauigkeit≤0,6° |
| Zielradialgeschwindigkeit |
10 bis 1000 m/s |
| Fähigkeit zur Zielverfolgung |
≥ 200 Chargen |
| Übertragungskraft |
320 W |
| Größe der Front-End-Ausrüstung |
≤ 610 mm*650 mm*120 mm |
| Gewicht |
≤ 25 kg + 15 kg ((Radar Frontend Ausrüstung + Servo Drehteller) |
| Name der Parameter |
Parameterwert |
| Erfassungsausrüstung |
Frequenzbereich der Erkennung |
30 MHz bis 6 GHz |
| Fokusband: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (optional) |
| Ermittlungsmethode |
Passive Funk-Automatikerkennung, Passivsignalempfang |
| Entfernung der Erkennung |
5-10 km (Bereich variiert je nach Modell, UAV-Übertragungsleistung > 0,1 W) |
| Erfassungsbereich |
Allseitige Erkennung |
| Anzahl der Zieldetektionen |
Gleichzeitige Erkennung von mehr als 60 UAVs |
| Genauigkeit |
Richtungsfindungsgenauigkeit ≤ 3° (RMS) |
| Positionierungsgenauigkeit ≤ 10 m |
| Ausrüstung für die Zählung |
Zählermodus |
Unterdrückung von Funkstörungen |
| Gegenziel |
UAV-Bildübertragung, Flugsteuerung, Navigationssignale |
| Gegenfrequenzband |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,1.2 GHz,10,5 GHz,20,4 GHz,5.2 GHz,5.8GHz (optional) |
| Gegenbereich |
Optionale Konfiguration in alle Richtungen oder Richtungen |
| Gegenentfernung |
Richtung: 3-5 km (Abstand von Modell zu Modell variiert) |
| Allseitig: 1,5-2 km (Abstand von Modell zu Modell variiert) |
| Systemintegration |
Größe |
Erfassungsausrüstung:450mm*400mm |
| Einheitliche Ausrüstung: 50 mm*500 mm*300 mm |
| Gewicht |
≤ 45 kg |
| Stromverbrauch |
Detektion eingeschaltet:55W |
| Interferenz eingeschaltet:960W |
| Eintrittsschutz |
IP67 |
