LT-AD01 2D-Phasen-Radar + LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (optional) Die Daten werden in einem System mit einem Winkel von mehr als 20 km/h übertragen, wobei die Daten in einem System mit einem Winkel von mehr als 20 km/h übertragen werden.
Produkteinführung:

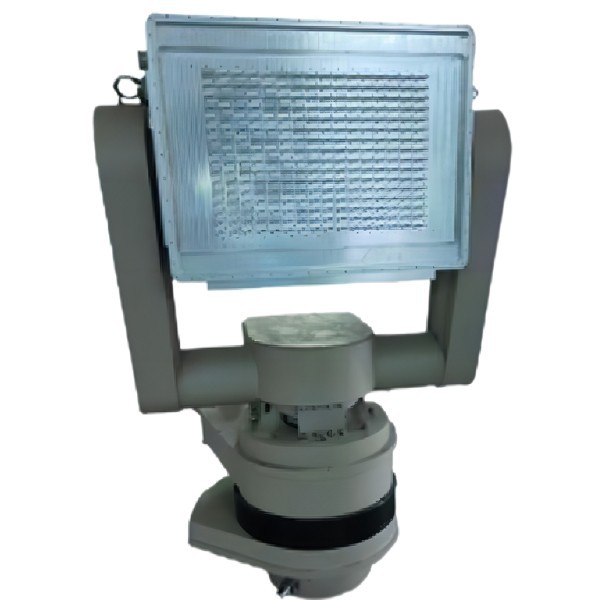

Das von unserer Firma hergestellte Luftverteidigungsradar hat ein dreikoordinates, vollständig kohärentes und aktives zweidimensionelles Phasenscanning-System.und das gesamte Gerät nimmt eine modulareDie Ausrüstung dient zur Hochgeschwindigkeitsdetektion, -verfolgung und -positionierung.Zusätzlich zur Erfüllung der Steifheits- und Festigkeitsindikatoren, berücksichtigt das Design auch die Anordnung, Installation, Verkabelung, Kühlung und andere Anforderungen einer großen Anzahl elektronischer Geräte.

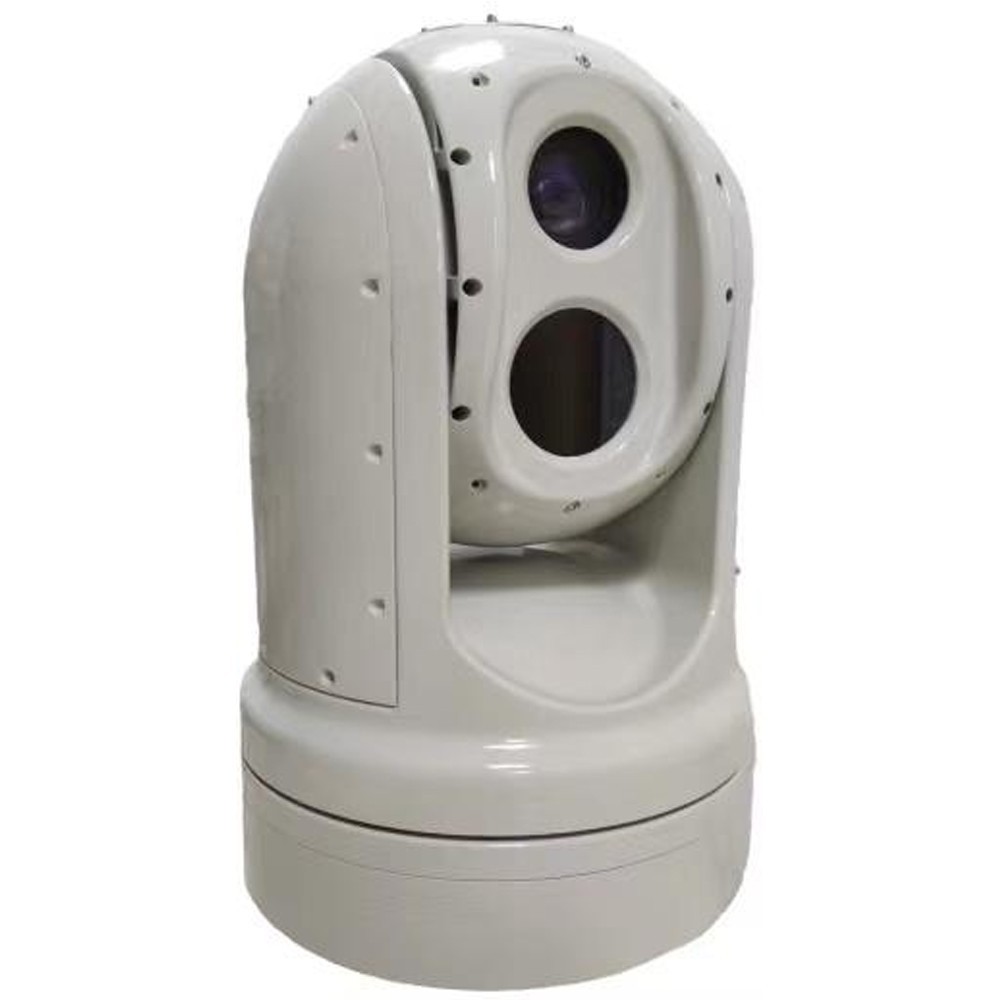

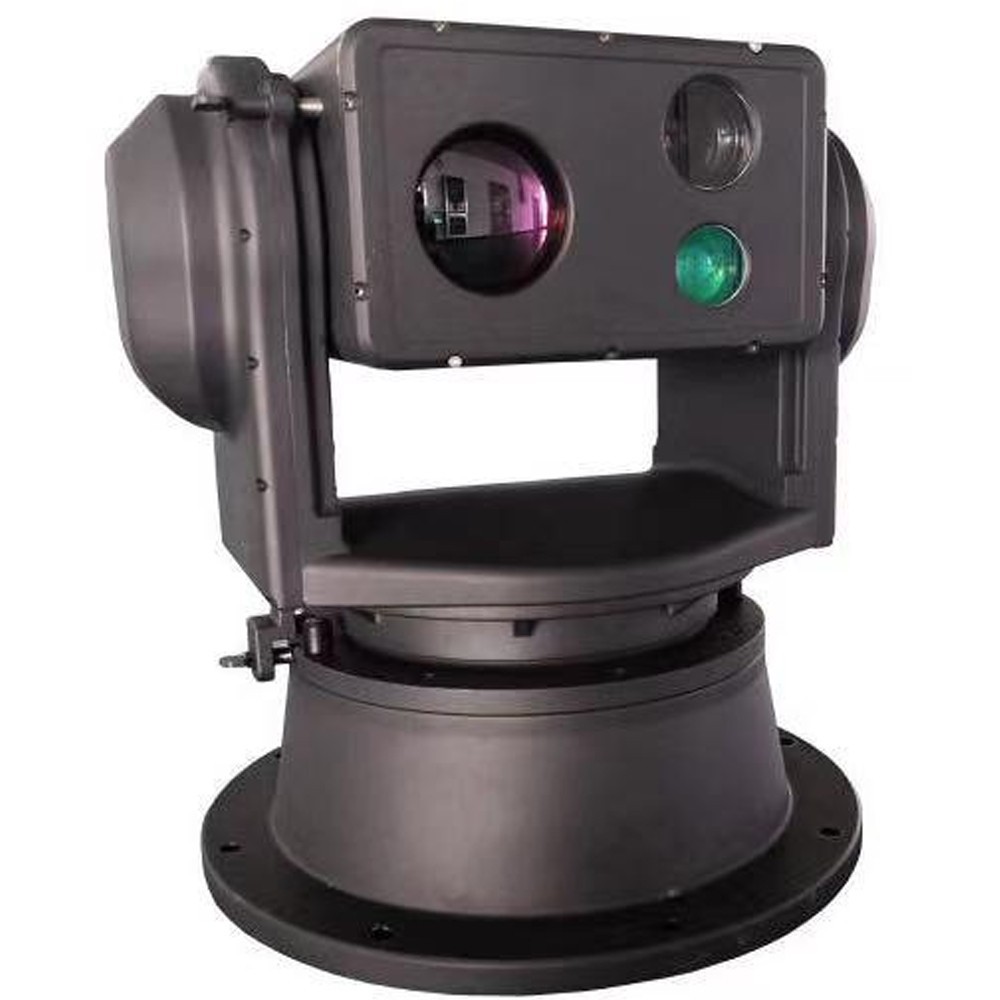

Die LT-A2 verfügt über die Flexibilität und Manövrierfähigkeit, um in unbegrenzten Positionen auf niedrigfliegende Ziele (UAVs, chemische Ballons, bionische Vögel) zu zielen.Verriegelung, Erkennung und Warnung. Integriert mit ungekühltem Infrarot-Wärmebildgerät, Sichtlichkeitskamera, Laser-Rangefinder und intelligenten Algorithmusmodul,Sie kann unbemannte kontinuierliche Überwachungsarbeiten Tag und Nacht durchführen.Gleichzeitig wird die Infrarot-Wärmebildaufnahme-Nachtsichttechnologie verwendet, die eine gute Verschleierung, eine starke Fähigkeit zur Durchdringung von Nebel und nicht durch Lichtquellen eingeschränkt ist.Es kann sich nahtlos an Bord-Endgeräte wie verknüpfte Radarsysteme anpassen., Funkerkennungssysteme und Vollfrequenzstörungssysteme.
Produktmerkmale:
1, Verfolgung mehrerer Ziele gleichzeitig, Echtzeitdetektion von Zielgeschwindigkeit, Flugbahn und räumlicher Position.
2, Integration einer Vielzahl von Anti-Strong-Clutter-Algorithmen.
3, Aktive phasige Antenne, um eine volle Luftraumabdeckung zu erreichen.
4Das Gerät ist klein, leicht und vollständig fest, stabil und zuverlässig.
5Die Front-End-Gerätesteuerungssoftware kann über das Netzwerk online aktualisiert werden, was die zukünftige Wartung erheblich erleichtert.
6, 3D-Positionierungsfunktion, die beim Auswählen von Kästchen zum Vergrößern und Klicken auf die Zentrierung fähig ist und den Betrieb des Geräts erleichtert.
7, Drehscheibe erneute Versorgung der PTZ-Selbstprüfung kann in die vom Benutzer eingestellte Nullposition oder in die Position des Stromausfalls zurückgegeben werden, Unterstützung der Fern-Wiederstartfunktion.
8, Der universelle Drehscheibe mit variabler Drehzahl ermöglicht eine umfassende Blindwinkelüberwachung und eine hochpräzise Positionierung.
9, Professionelle Gestaltung der Hülle, schön, leicht, robust, hochtemperaturbeständig, korrosionsbeständig, wasserdicht und sauerregenbeständig.
10, Ausgestattet mit einem Marschschschloss, kann das Fahrzeug während schneller Bewegung gesperrt werden; gleichzeitig kann es mit einer stabilen und stoßdämpfenden Flanschmontage ausgestattet werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
11, Ausgestattet mit einem intelligenten Auto-Linking-Modul, einem Auto-Tracking-Modul, einem Auto-Detection-Modul und in der Lage, Rückmeldungen zu Luftzielinformationen zu geben.
| Name der Parameter |
Parameterwert |
| Radarsystem |
2D-Aktivphasen-Array |
| Betriebsfrequenzband |
X-Band |
| Abstand der Scan |
Azimut ((Elektrisches Scannen): ± 15,5° |
| Schrägkeit (elektrische Scanning): ± 30° |
| Azimuth (mechanisches Scannen): 0°-360° |
| Schrägkeit (mechanische Scanning): 0°-90° |
| Antennengeschwindigkeit |
≤ 10 Rpm |
| Entdeckungsbereich ((Pd=0)8,Pfa=10-6) |
≥ 8 km (RCS=0,01m2) |
| ≥ 15,5 km ((RCS=0,1m2) |
| Die Fahrzeugklasse 1 ist zu berücksichtigen. |
| Blinde Reichweite |
240 m |
| Entschließung |
Reichweitenlösung:15m |
| Azimut Auflösung ≥5° |
| Auflösung der Tonhöhe ≥9° |
| Genauigkeit |
Reichweite Genauigkeit ≥ 20 m |
| Azimutgenauigkeit ≥ 0,8° |
| Schrägkeitsgenauigkeit ≥ 0,8° |
| Zielradialgeschwindigkeit |
0.8m/s-100m/s |
| Fähigkeit zur Zielverfolgung |
≥ 200 Chargen |
| Übertragungskraft |
256 W |
| Größe der Front-End-Ausrüstung |
≤ 686 mm*411 mm*145 mm |
| Gewicht |
≤ 55 kg |
| Name der Parameter |
Parameterwert |
| Auflösung bei sichtbarem Licht |
2MP / 4MP / 8MP Optional |
| Brennweite der sichtbaren Linse |
300 mm |
| Infrarot-Auflösung |
384X256/640X512 Optional |
| Infrarotlinsen Brennweite |
30-150 mm; 5x optischer Zoom |
| Messung der Laserentfernung |
Wellenlänge 1570 nm |
| Leistung: 2 km (0,3 m UAV) |
| Betriebsfrequenz:1 Hz |
| Optische Bildstabilisierung |
Optiches Glasfaser-Gyroskop mit hoher Präzision zur Aufrechterhaltung eines stabilen Bildes und zum Arbeiten während der Fahrt |
| Genauigkeit der Plattenposition |
±0.05 |
| Genauigkeit des Drehplattenverfolgens |
1 mrad |
| Winkelbereich der Drehbank |
Horizontale unendliche Position 0-360° kontinuierliche Drehung; |
| Neigung ± 90° |
| Bewegungsgeschwindigkeit der Drehscheibe |
Horizontale Höchstgeschwindigkeit 100°/S |
| Höchstschwung 80°/S |
| Die ganze Maschine passt sich an die Umgebung an |
-40°C-+60°C, erfüllt Normen wie Schwingungseffekt, Akkuverträglichkeit, Salzsprühform, IP67 in der Kabine/IP66 für die gesamte Maschine usw. |
| Gesamtstromverbrauch |
300 W |
| Stromversorgung |
DC48V, mit AC220 ± 20% V breiter Eingang, wasserdicht stabilisierter Stromversorgung ausgestattet |
| Außenoberfläche |
1 × 10Base-T/100Base-TX, RJ45-Schnittstelle, Schnittstelle für die Stromversorgung, Serienanschluss usw. |
| Gewicht |
35 kg |
| Größe |
420 mm × 280 mm × 385 mm
(Differenzierte Konfigurationen unterliegen den tatsächlichen Bedingungen) |
