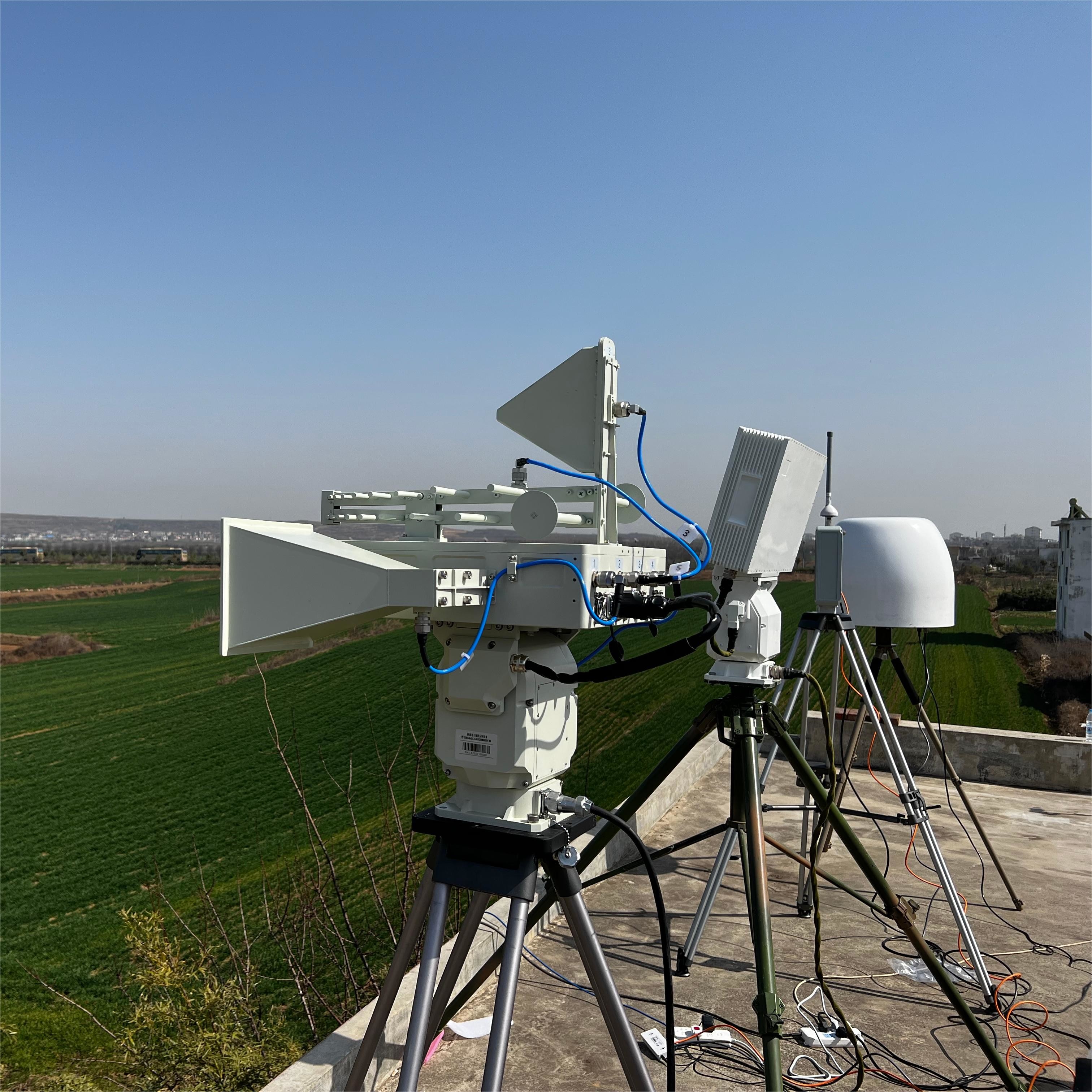

LT-FSP360 Vierseitiger Phasen-Radar+ UAV-Positionierungs- und Gegenmaßnahmen-Integrationsgeräte der LT-UDA-Serie (optional)
Produkteinführung:
Das von unserer Firma hergestellte vierspezifische Phasen-Array-Radar verwendet das AESA-System (ActivePhased Array).Mehrere Strukturumwandlungen können nach verschiedenen Aufgabenvorgaben konzipiert werden., und höhere Datenraten können durch die Bildung mehrerer Array-Typen erreicht werden.
Die UAV-Richtungsfindungs- und Positionierungs-Gegenmaßnahmen sind ein integriertes System zur Erkennung und Warnung von UAVs, zur Zielerkennung, zur Richtungsfindung, zur Positionierung, zur Beseitigung von Störungen,und KontrolleEs kann mit eingebauten Komponenten, fest installierten Komponenten und temporären Einsatzkomponenten ausgestattet werden, wodurch es flexibel und für Anwendungen in mehreren Szenarien geeignet ist.
Eigenschaften des Produkts:
1, Informationserfassungskapazität: Gleichzeitige Verfolgung mehrerer Ziele, Echtzeitdetektion von Zielgeschwindigkeit, Flugbahn und räumlicher Position.
2, Starke Anti-Clutter-Fähigkeit: Integration verschiedener Anti-Clutter-Algorithmen.
3, Luftraum-Abdeckungskapazität: Die aktive phasige Antenne ermöglicht die Abdeckung des gesamten Luftraums.
4, Anpassungsfähigkeit an die Umwelt: Die Geräte sind klein, leichtgewichtig und vollständig fest, mit hoher Stabilität und Zuverlässigkeit.
5, Erkennung und Positionierung: Bei Verwendung der passiven und passiven Spektrumerkennung beträgt die Erkennungsfrequenz 20 MHz-6 GHz.Antennen zur Orientierung und Positionierung von mehreren Arrays werden verwendet, um drahtlose Signale von Drohnen im Detektionsbereich zu empfangenMit Hilfe der drahtlosen Protokollanalyse-Technologie erkennt und identifiziert das System automatisch die Koordinaten von Breite und Länge, Höhe, Geschwindigkeit, Richtung,und Modell der häufig verwendeten Drohnen, Startpunkt und andere Informationen.
6, Störungsschutz: Einführung der Hochgeschwindigkeits-digitalen Frequenz-Sweeping-Technologie durch elektromagnetische Störungen, um die Störung von UAV-Navigation, Fernbedienung,Bildübertragungskommunikationssignale, um das UAV zur Rückkehr zum Flug oder zur Landung zu zwingen und die genaue Störung des benannten UAV zu erreichen,aber auch mit unterschiedlichen Antennenformen nach Anwendungsumgebungen und Anforderungen konfiguriert werden kann, um die wirtschaftlichsten und besten Leistungen für die Anforderungen der regionalen Abdeckung zu erzielen.
7, Steuerungsplattform: Basierend auf der SOA-Architektur, die Webseiten mit mehreren Zugriffsmethoden wie Anwendungen,kann die Zugriffs- und Steuerungskontrolle von mehr als 20 Sätzen von UAV-Erkennungs- und Gegenmaßnahmen ermöglichen, und unterstützt die künftige Erweiterung auf andere UAV-Kontermaßnahmen, einschließlich Radar, Optoelektronik, Täuschung usw.
| Name der Parameter |
Parameterwert |
| Radarsystem |
Zwei-dimensionale aktive Phasen-Array, Vierseitige Array-Struktur |
| Betriebsfrequenzband |
X-Band |
| Abstand der Scan |
Azimut: 360° |
| Neigung: -10° -20° |
| Reichweite:0.24km-26km |
| Elektrische Scanning Azimut: ± 50° |
| Elektrische Scanning Pitch: ± 15 ° |
| Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) |
Entdeckungsreichweite bis zum Fahrzeug ≥ 25 km |
| Entdeckungsreichweite bis zu Menschen ≥ 11,5 km |
| Entdeckungsreichweite bis UAV≥6km |
| Blinde Reichweite |
240 m |
| Entschließung |
Reichweite Auflösung:10m |
| Azimuth-Auflösung: 5° (normal) |
| Auflösung: 8° (normal) |
| Genauigkeit |
Reichweite: 5 m |
| Genauigkeit im Azimut:00,4° |
| Genauigkeit der Tonhöhe:00,6° |
| Geschwindigkeitsgenauigkeit:1 m |
| Zielradialgeschwindigkeit |
0.8m/s-20m/s |
| Fähigkeit zur Zielverfolgung |
Anzahl der verarbeiteten Punkte ≥ 150 Chargen |
| Übertragungskraft |
224w |
| Größe der Ausrüstung |
≤ 680 mm*400 mm*205,6 mm |
| Gewicht |
≤ 28 kg (einseitige Anordnung) |
| Name der Parameter |
Parameterwert |
| Erfassungsausrüstung |
Frequenzbereich der Erkennung |
30 MHz bis 6 GHz |
| Fokusband: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (optional) |
| Ermittlungsmethode |
Passive Funk-Automatikerkennung, Passivsignalempfang |
| Entfernung der Erkennung |
5-10 km (Bereich variiert je nach Modell, UAV-Übertragungsleistung > 0,1 W) |
| Erfassungsbereich |
Allseitige Erkennung |
| Anzahl der Zieldetektionen |
Gleichzeitige Erkennung von mehr als 60 UAVs |
| Genauigkeit |
Richtungsfindungsgenauigkeit ≤ 3° (RMS) |
| Positionierungsgenauigkeit ≤ 10 m |
| Ausrüstung für die Zählung |
Zählermodus |
Unterdrückung von Funkstörungen |
| Gegenziel |
UAV-Bildübertragung, Flugsteuerung, Navigationssignale |
| Gegenfrequenzband |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,1.2 GHz,10,5 GHz,20,4 GHz,5.2 GHz,5.8GHz (optional) |
| Gegenbereich |
Optionale Konfiguration in alle Richtungen oder Richtungen |
| Gegenentfernung |
Richtung: 3-5 km (Abstand von Modell zu Modell variiert) |
| Allseitig: 1,5-2 km (Abstand von Modell zu Modell variiert) |
| Systemintegration |
Größe |
Erfassungsausrüstung:450mm*400mm |
| Einheitliche Ausrüstung: 50 mm*500 mm*300 mm |
| Gewicht |
≤ 45 kg |
| Stromverbrauch |
Detektion eingeschaltet:55W |
| Interferenz eingeschaltet:960W |
| Eintrittsschutz |
IP67 |
