LT-FSP360 Vierseitige Phasenreihe+ LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (fakultativ) Die Auswahl der Daten wird von den zuständigen Behörden durchgeführt.
Produkteinführung:

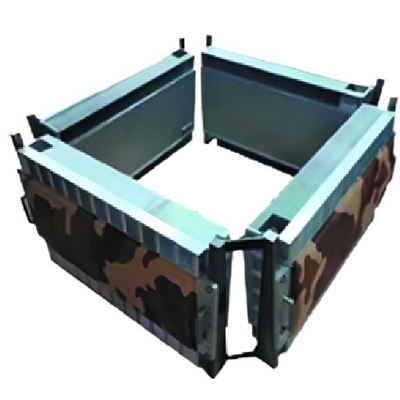

Das von unserer Firma hergestellte vierspezifische Phased Array Radar verwendet das AESA (Active Phased Array) System. Das Betriebsfrequenzband liegt im X-Band mit einem Frequenzbereich von 9,0 GHz bis 10,0 GHz.Mehrere Strukturumwandlungen können nach den Anforderungen verschiedener Aufgaben konzipiert werden, und höhere Datenraten können durch die Bildung mehrerer Array-Typen erreicht werden.

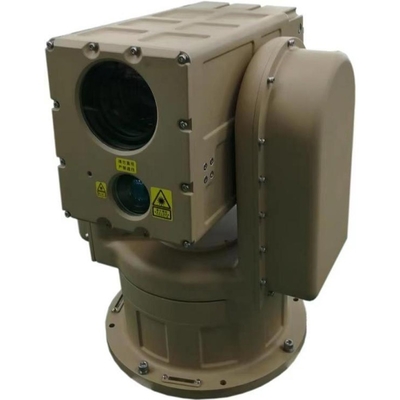

Die LT-B3 verfügt über die Flexibilität und Manövrierfähigkeit, niedrig fliegende Ziele (UAVs, chemische Ballons, bionische Vögel) in unbegrenzten Positionen zu zielen.Verriegelung, Erkennung und Warnung. Integriert mit ungekühltem Infrarot-Wärmebildgerät, Sichtlichkeitskamera, Laser-Rangefinder und intelligenten Algorithmusmodul,Sie kann unbemannte kontinuierliche Überwachungsarbeiten Tag und Nacht durchführen.Gleichzeitig wird die Infrarot-Wärmebildaufnahme-Nachtsichttechnologie verwendet, die eine gute Verschleierung, eine starke Fähigkeit zur Durchdringung von Nebel und nicht durch Lichtquellen eingeschränkt ist.Es kann sich nahtlos an Bord-Endgeräte wie verknüpfte Radarsysteme anpassen., Funkerkennungssysteme und Vollfrequenzstörungssysteme.
Produktmerkmale:
1, Informationserfassungskapazität: Gleichzeitige Verfolgung mehrerer Ziele, Echtzeitdetektion von Zielgeschwindigkeit, Flugbahn und räumlicher Position.
2, Starke Anti-Clutter-Fähigkeit: Integration verschiedener Anti-Clutter-Algorithmen.
3, Luftraum-Abdeckungskapazität: Die aktive phasige Antenne ermöglicht die Abdeckung des gesamten Luftraums.
4, Anpassungsfähigkeit an die Umwelt: Die Geräte sind klein, leichtgewichtig und vollständig fest, mit hoher Stabilität und Zuverlässigkeit.
5, Multi-Position Intelligente Erkennung Autofokus-Technologie, kann durch eine Vielzahl von Fokussierungsmethoden und Auslösungsmethoden erreicht werden, um schnellen Fokus zu erreichen.
6Die Front-End-Gerätesteuerungssoftware kann über das Netzwerk online aktualisiert werden, was die zukünftige Wartung erheblich erleichtert.
7, 3D-Positionierungsfunktion, die beim Auswählen von Kästchen zum Vergrößern und Klicken auf die Zentrierung fähig ist und den Betrieb des Geräts erleichtert.
8, Drehscheibe erneute Versorgung der PTZ-Selbstprüfung kann in die vom Benutzer eingestellte Nullposition oder in die Position des Stromausfalls zurückgegeben werden, Unterstützung der Fern-Wiederstartfunktion.
9, Der universelle Drehscheibe mit variabler Drehzahl ermöglicht eine umfassende Blindwinkelüberwachung und eine hochpräzise Positionierung.
10, Professionelle Gestaltung der Hülle, schön, leicht, robust, hochtemperaturbeständig, korrosionsbeständig, wasserdicht und sauerregenbeständig.
11, Ausgestattet mit einem Marschschschloss, kann das Fahrzeug während schneller Bewegung gesperrt werden; gleichzeitig kann es mit einer stabilen und stoßdämpfenden Flanschmontage ausgestattet werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
12, Ausgestattet mit einem intelligenten Auto-Linking-Modul, einem Auto-Tracking-Modul, einem Auto-Detection-Modul und in der Lage, Rückmeldungen zu Luftzielinformationen zu geben.
| Name der Parameter |
Parameterwert |
| Radarsystem |
Zwei-dimensionale aktive Phasen-Array, Vierseitige Array-Struktur |
| Betriebsfrequenzband |
X-Band |
| Abstand der Scan |
Azimut: 360° |
| Neigung: -10° -20° |
| Reichweite:0.24km-26km |
| Elektrische Scanning Azimut: ± 50° |
| Elektrische Scanning Pitch: ± 15 ° |
| Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) |
Entdeckungsreichweite bis zum Fahrzeug ≥ 25 km |
| Entdeckungsreichweite bis zu Menschen ≥ 11,5 km |
| Entdeckungsreichweite bis UAV≥6km |
| Blinde Reichweite |
240 m |
| Entschließung |
Reichweite Auflösung:10m |
| Azimuth-Auflösung: 5° (normal) |
| Auflösung: 8° (normal) |
| Genauigkeit |
Reichweite: 5 m |
| Genauigkeit im Azimut:00,4° |
| Genauigkeit der Tonhöhe:00,6° |
| Geschwindigkeitsgenauigkeit:1 m |
| Zielradialgeschwindigkeit |
0.8m/s-20m/s |
| Fähigkeit zur Zielverfolgung |
Anzahl der verarbeiteten Punkte ≥ 150 Chargen |
| Übertragungskraft |
224w |
| Größe der Ausrüstung |
≤ 680 mm*400 mm*205,6 mm |
| Gewicht |
≤ 28 kg (einseitige Anordnung) |
| Name der Parameter |
Parameterwert |
| Auflösung bei sichtbarem Licht |
2MP / 4MP / 8MP Optional |
| Brennweite der sichtbaren Linse |
500 mm |
| Infrarot-Auflösung |
384X256/640X512 /1280X1024 Optional |
| Infrarotlinsen Brennweite |
30-180 mm; 6x optischer Zoom |
| Messung der Laserentfernung |
Wellenlänge 1570 nm |
| Kraft: 3 km (UAV 0,3 m) |
| Betriebsfrequenz:1 Hz |
| Optische Bildstabilisierung |
Optiches Glasfaser-Gyroskop mit hoher Präzision zur Aufrechterhaltung eines stabilen Bildes und zum Arbeiten während der Fahrt |
| Genauigkeit der Plattenposition |
±0.01 |
| Genauigkeit des Drehplattenverfolgens |
1 mrad |
| Winkelbereich der Drehbank |
Horizontale unendliche Position 0-360° kontinuierliche Drehung; |
| Höhenhöhe ± 90 |
| Bewegungsgeschwindigkeit der Drehscheibe |
Horizontale Höchstgeschwindigkeit 100°/S |
| Höchstschwung 80°/S |
| Die ganze Maschine passt sich an die Umgebung an |
-40°C-+60°C, erfüllt Normen wie Schwingungseffekt, Akkuverträglichkeit, Salzsprühform, IP67 in der Kabine/IP66 für die gesamte Maschine usw. |
| Gesamtstromverbrauch |
300 W |
| Stromversorgung |
DC48V, mit AC220 ± 20% V breiter Eingang, wasserdicht stabilisierter Stromversorgung ausgestattet |
| Außenoberfläche |
1 × 10Base-T/100Base-TX, RJ45-Schnittstelle, Schnittstelle für die Stromversorgung, Serienanschluss usw. |
| Gewicht |
45 Kilo |
| Größe |
420 mm × 280 mm × 385 mm
(Differenzierte Konfigurationen unterliegen den tatsächlichen Bedingungen) |
