X-Band Vierseitige Phasen-Array-Radar gegen Unordnung mit AESA-System

1 Satz
MOQ
Verhandlungsfähig
Preis
X-Band Vierseitige Phasen-Array-Radar gegen Unordnung mit AESA-System
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Radarsystem: Zwei-dimensionale aktive Phasen-Array, Vierseitige Array-Struktur
Betriebsfrequenzband: X-Band
Abtastbereich: Die Anwendungsbereiche sind die folgenden:
Der Messbereich ((Pd=0,8,Pfa=10-6): Entdeckungsreichweite bis zum Fahrzeug: ≥25 km, Entdeckungsreichweite bis zum Menschen: ≥11,5 km, En
Blinde Reichweite: 240m
Entschließung: Auflösung: 10m, Azimut Auflösung: 5° (normal), Auflösung: 8° (normal)
Hervorheben:

Radar mit vierseitigem Phasen-Array

,

X-Band-Phase-Radar

,

Grenzsicherheitsradar gegen Unordnung

Grundinformation
Herkunftsort: China
Markenname: Radartone
Modellnummer: Die in Absatz 1 genannten Anforderungen gelten nicht.
Zahlung und Versand AGB
Lieferzeit: 3.5 Monat
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50 Satz/3 Monat
Produkt-Beschreibung

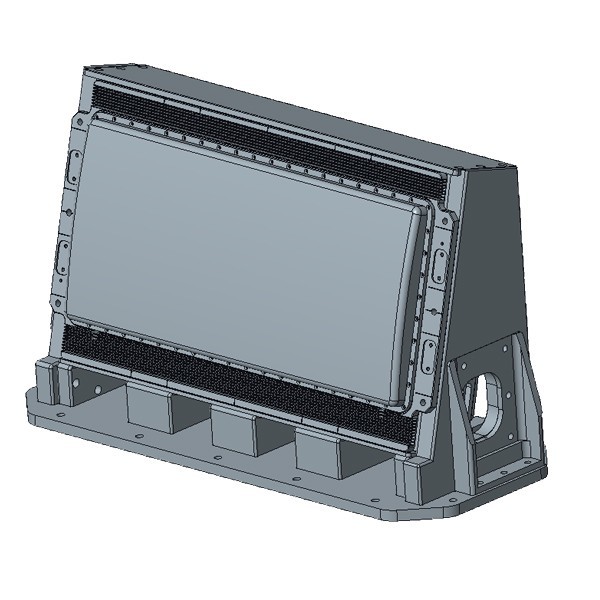

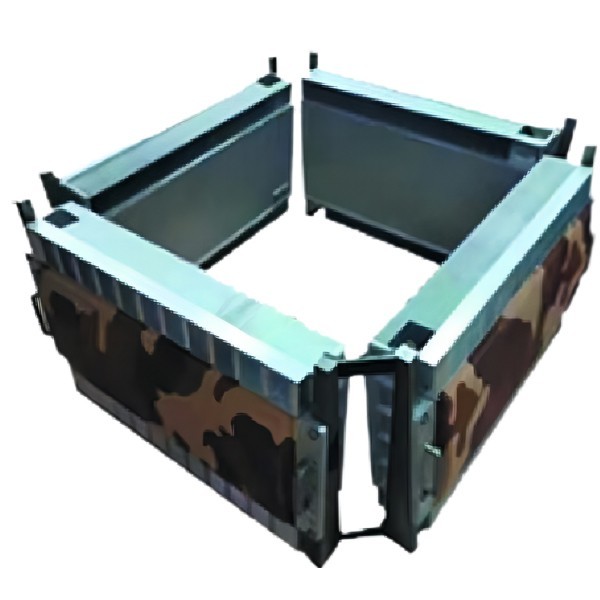

LT-FSP360 Vierseitiger Phasen-Radar



Produkteinführung:


Das von unserer Firma hergestellte vierspezifische Phasen-Array-Radar verwendet das AESA-System (ActivePhased Array).Mehrere Strukturumwandlungen können nach verschiedenen Aufgabenvorgaben konzipiert werden., und höhere Datenraten können durch Formierung mehrerer Array-Typen erreicht werden.



Eigenschaften des Produkts:


1, Informationserfassungskapazität: Gleichzeitige Verfolgung mehrerer Ziele, Echtzeitdetektion von Zielgeschwindigkeit, Flugbahn und räumlicher Position.
2, Starke Anti-Clutter-Fähigkeit: Integration verschiedener Anti-Clutter-Algorithmen.
3, Luftraum-Abdeckungskapazität: Die aktive phasige Antenne ermöglicht die Abdeckung des gesamten Luftraums.
4, Anpassungsfähigkeit an die Umwelt: Die Geräte sind klein, leichtgewichtig und vollständig fest, mit hoher Stabilität und Zuverlässigkeit.



Name der Parameter Parameterwert
Radarsystem Zwei-dimensionale aktive Phasen-Array, Vierseitige Array-Struktur
Betriebsfrequenzband X-Band
Abstand der Scan Azimut: 360°
Neigung: -10° -20°
Reichweite:0.24km-26km
Elektrische Scanning Azimut: ± 50°
Elektrische Scanning Pitch: ± 15 °
Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) Entdeckungsreichweite bis zum Fahrzeug ≥ 25 km
Entdeckungsreichweite bis zu Menschen ≥ 11,5 km
Entdeckungsreichweite bis UAV≥6km
Blinde Reichweite 240 m
Entschließung Reichweite Auflösung:10m
Azimuth-Auflösung: 5° (normal)
Auflösung: 8° (normal)
Genauigkeit Reichweite: 5 m
Genauigkeit im Azimut:00,4°
Genauigkeit der Tonhöhe:00,6°
Geschwindigkeitsgenauigkeit:1 m
Zielradialgeschwindigkeit 0.8m/s-20m/s
Fähigkeit zur Zielverfolgung Anzahl der verarbeiteten Punkte ≥ 150 Chargen
Übertragungskraft 224w
Größe der Ausrüstung ≤ 680 mm*400 mm*205,6 mm
Gewicht ≤ 28 kg (einseitige Anordnung)
