LT-P08 Digitaler Mehrstrahlradar + LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (fakultativ) Die Auswahl der Daten wird von den zuständigen Behörden durchgeführt.
Produkteinführung:

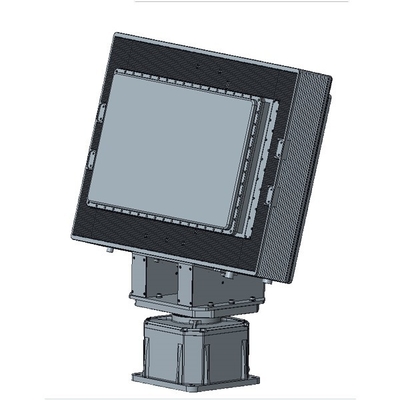

Das zweidimensionale dreikoordinate Phasen-Radar LT-P08 ist eine Überwachungs- und Aufklärungsvorrichtung in geringer Höhe, die im X-Band arbeitet und in der Lage ist, niedrige,Kleine und langsame Ziele in einer Reichweite von 25 KilometernDieses Radar verwendet das Active Phased Array (AESA) -System.während mechanische Scannen in der Azimutdimension verwendet werden, um eine 360° Azimut Abdeckung zu erzielenDie gesamte Maschine ist modular und solid-state ausgelegt, um die Zuverlässigkeit der Ausrüstung zu gewährleisten.

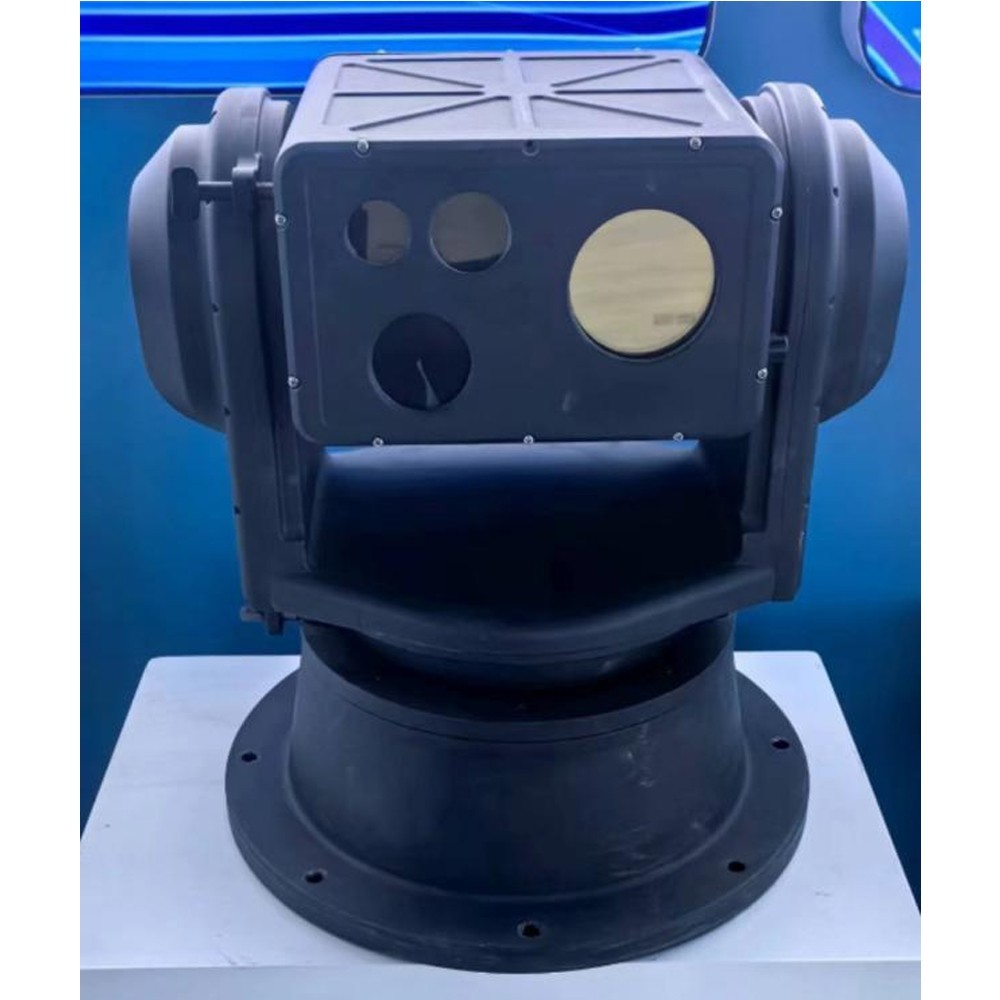

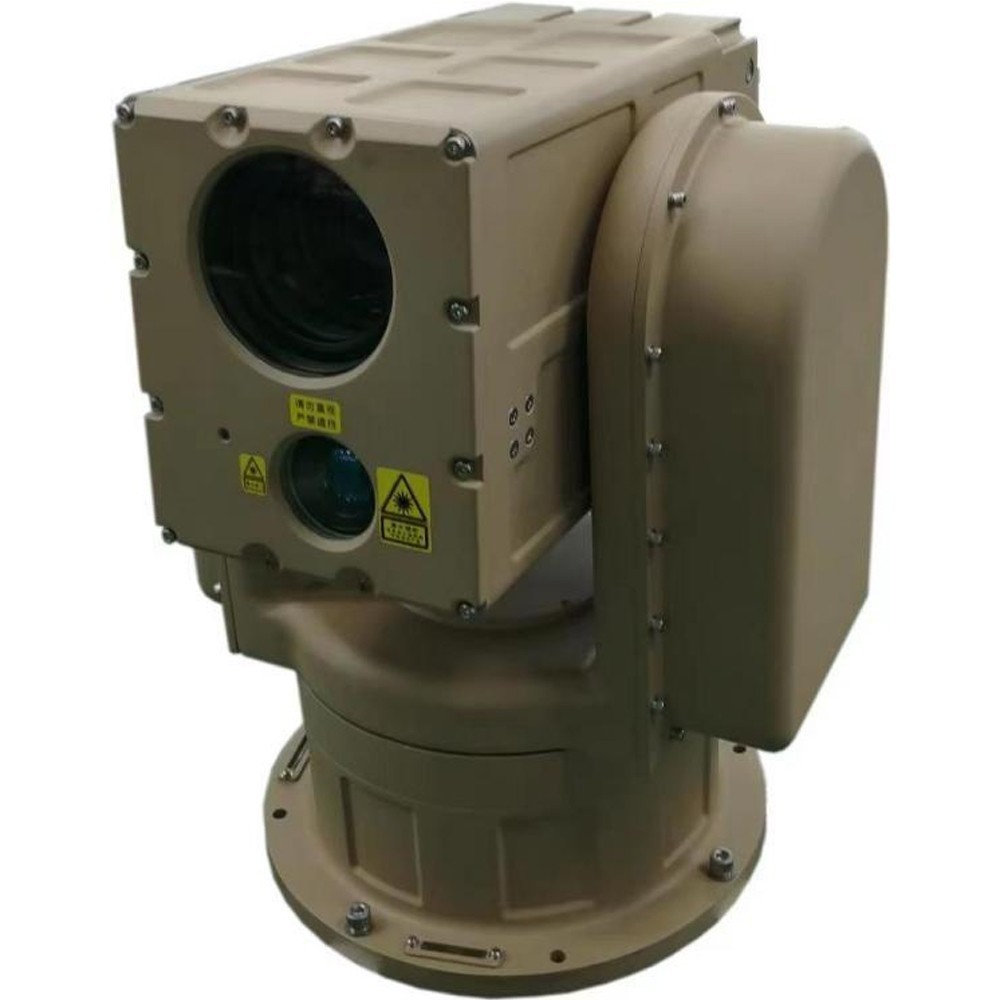

Die LT-B3 verfügt über die Flexibilität und Manövrierfähigkeit, um in unbegrenzten Positionen auf niedrig fliegende Ziele (UAVs, chemische Ballons, bionische Vögel) zu zielen.Verriegelung, Erkennung und Warnung. Integriert mit ungekühltem Infrarot-Wärmebildgerät, Sichtlichkeitskamera, Laser-Rangefinder und intelligenten Algorithmusmodul,Sie kann unbemannte kontinuierliche Überwachungsarbeiten Tag und Nacht durchführen.Gleichzeitig wird die Infrarot-Wärmebildaufnahme-Nachtsichttechnologie verwendet, die eine gute Verschleierung, eine starke Fähigkeit zur Durchdringung von Nebel und nicht durch Lichtquellen eingeschränkt ist.Es kann sich nahtlos an Bord-Endgeräte wie verknüpfte Radarsysteme anpassen., Funkerkennungssysteme und Vollfrequenzstörungssysteme.
Produktmerkmale:
1, starke Umweltschutzbeständigkeit.
2, mit Tonhöhenregelungsvorrichtung, kann er den Winkel der Antenne anpassen, was auf eine Vielzahl von verschiedenen geografischen Bedingungen anwendbar ist.
3, löst das technische Problem der Auswahl mehrerer Ziele für die Verfolgung und Zielerkennung in der Hintergrundlärmumgebung.
4, Multi-Position Intelligente Erkennung Autofokus-Technologie, kann durch eine Vielzahl von Fokussierungsmethoden und Auslösungsmethoden erreicht werden, um schnellen Fokus zu erreichen.
5Die Front-End-Gerätesteuerungssoftware kann über das Netzwerk online aktualisiert werden, was die zukünftige Wartung erheblich erleichtert.
6, 3D-Positionierungsfunktion, die beim Auswählen von Kästchen zum Vergrößern und Klicken auf die Zentrierung fähig ist und den Betrieb des Geräts erleichtert.
7, Drehscheibe erneute Versorgung der PTZ-Selbstprüfung kann in die vom Benutzer eingestellte Nullposition oder in die Position des Stromausfalls zurückgegeben werden, Unterstützung der Fern-Wiederstartfunktion.
8, Der universelle Drehscheibe mit variabler Drehzahl ermöglicht eine umfassende Blindwinkelüberwachung und eine hochpräzise Positionierung.
9, Professionelle Gestaltung der Hülle, schön, leicht, robust, hochtemperaturbeständig, korrosionsbeständig, wasserdicht und sauerregenbeständig.
10, Ausgestattet mit einem Marschschschloss, kann das Fahrzeug während schneller Bewegung gesperrt werden; gleichzeitig kann es mit einer stabilen und stoßdämpfenden Flanschmontage ausgestattet werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
11, Ausgestattet mit einem intelligenten Auto-Linking-Modul, einem Auto-Tracking-Modul, einem Auto-Detection-Modul und in der Lage, Rückmeldungen zu Luftzielinformationen zu geben.
| - Ich weiß.Name der Parameter |
Parameterwert |
| Radarsystem |
Digitales Strahlformsystem |
| Betriebsfrequenzband |
X-Band |
| Abstand der Scan |
Azimut: 0° bis 360° |
| Steigung: ± 30° |
| Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) |
UAV: 7 km ((σ=0,01m2) |
| Menschen: 12 km (σ=0,7 m2) |
| Blinde Reichweite |
240 m |
| Entschließung |
Reichweite Auflösung≤10m |
| Azimut-Auflösung≤3° |
| Auflösung der Schrägkeit ≤ 6° |
| Genauigkeit |
Reichweite Genauigkeit≤10 m |
| Azimutgenauigkeit≤0,5° |
| Schrägkeitsgenauigkeit≤0,6° |
| Geschwindigkeitsgenauigkeit≤0,5 m/s |
| Zielradialgeschwindigkeit |
0.8m/s-40m/s |
| Fähigkeit zur Zielverfolgung |
≥ 100 Chargen |
| Übertragungskraft |
≤ 300 W |
| Größe der Ausrüstung |
685 mm*410 mm*146 mm (Hauptgröße) |
| Gewicht |
30 kg ((Hauptgewicht der Einheit) |
| Name der Parameter |
Parameterwert |
| Auflösung bei sichtbarem Licht |
2MP / 4MP / 8MP Optional |
| Brennweite der sichtbaren Linse |
500 mm |
| Infrarot-Auflösung |
384X256/640X512 /1280X1024 Optional |
| Infrarotlinsen Brennweite |
30-180 mm; 6x optischer Zoom |
| Messung der Laserentfernung |
Wellenlänge 1570 nm |
| Kraft: 3 km (UAV 0,3 m) |
| Betriebsfrequenz:1 Hz |
| Optische Bildstabilisierung |
Optiches Glasfaser-Gyroskop mit hoher Präzision zur Aufrechterhaltung eines stabilen Bildes und zum Arbeiten während der Fahrt |
| Genauigkeit der Plattenposition |
±0.01 |
| Genauigkeit des Drehplattenverfolgens |
1 mrad |
| Winkelbereich der Drehbank |
Horizontale unendliche Position 0-360° kontinuierliche Drehung; |
| Höhenhöhe ± 90 |
| Bewegungsgeschwindigkeit der Drehscheibe |
Horizontale Höchstgeschwindigkeit 100°/S |
| Höchstschwung 80°/S |
| Die ganze Maschine passt sich an die Umgebung an |
-40°C-+60°C, erfüllt Normen wie Schwingungseffekt, Akkuverträglichkeit, Salzsprühform, IP67 in der Kabine/IP66 für die gesamte Maschine usw. |
| Gesamtstromverbrauch |
300 W |
| Stromversorgung |
DC48V, mit AC220 ± 20% V breiter Eingang, wasserdicht stabilisierter Stromversorgung ausgestattet |
| Außenoberfläche |
1 × 10Base-T/100Base-TX, RJ45-Schnittstelle, Schnittstelle für die Stromversorgung, Serienanschluss usw. |
| Gewicht |
45 Kilo |
| Größe |
420 mm × 280 mm × 385 mm
(Differenzierte Konfigurationen unterliegen den tatsächlichen Bedingungen) |
