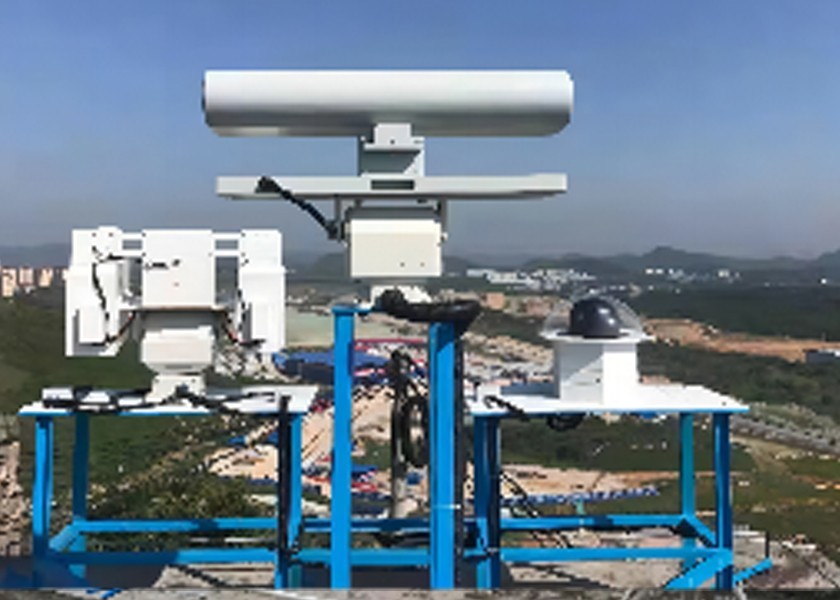

LT-P08 Digitales Mehrstrahl-Radar + UAV-Positionierungs- und Gegenmaßnahmen-Integrationsgerät der LT-UDA-Serie (optional)
Produkteinführung:
Das zweidimensionale dreikoordinate Phasen-Radar LT-P08 ist ein Gerät zur Überwachung und Aufklärung in geringer Höhe, das im X-Band arbeitet und in der Lage ist,Kleine und langsame Ziele in einer Reichweite von 25 KilometernDieses Radar verwendet das ActivePhased Array (AESA) -System.Während mechanische Scannen in der Azimutdimension verwendet werden, um eine 360-Azimut-Abdeckung zu erzielenDie gesamte Maschine ist modular und solidstate ausgelegt, um die Zuverlässigkeit der Ausrüstung zu gewährleisten.
Die UAV-Richtungsfindungs- und Positionierungs-Gegenmaßnahmen sind ein integriertes System zur Erkennung und Warnung von UAVs, zur Zielerkennung, zur Richtungsfindung, zur Positionierung, zur Beseitigung von Störungen,und KontrolleEs kann mit eingebauten Komponenten, fest installierten Komponenten und temporären Einsatzkomponenten ausgestattet werden, wodurch es flexibel und für Anwendungen in mehreren Szenarien geeignet ist.
Eigenschaften des Produkts:
1, starke Umweltschutzbeständigkeit.
2, mit Tonhöhenregelungsvorrichtung, kann er den Winkel der Antenne anpassen, was auf eine Vielzahl von verschiedenen geografischen Bedingungen anwendbar ist.
3, löst das technische Problem der Auswahl mehrerer Ziele für die Verfolgung und Zielerkennung in der Hintergrundlärmumgebung.
4, Erkennung und Positionierung: Bei Verwendung der passiven und passiven Spektrumerkennung beträgt die Erkennungsfrequenz 20 MHz-6 GHz.Antennen zur Orientierung und Positionierung von mehreren Arrays werden verwendet, um drahtlose Signale von Drohnen im Detektionsbereich zu empfangenMit Hilfe der drahtlosen Protokollanalyse-Technologie erkennt und identifiziert das System automatisch die Koordinaten von Breite und Länge, Höhe, Geschwindigkeit, Richtung,und Modell der häufig verwendeten Drohnen, Startpunkt und andere Informationen.
5, Störungsschutz: Einführung der Hochgeschwindigkeits-digitalen Frequenz-Sweeping-Technologie durch elektromagnetische Störungen, um die Störung von UAV-Navigation, Fernbedienung,Bildübertragungskommunikationssignale, um das UAV zur Rückkehr zum Flug oder zur Landung zu zwingen und die genaue Störung des benannten UAV zu erreichen,aber auch mit unterschiedlichen Antennenformen nach Anwendungsumgebungen und Anforderungen konfiguriert werden kann, um die wirtschaftlichsten und besten Leistungen für die Anforderungen der regionalen Abdeckung zu erzielen.
6, Steuerungsplattform: Basierend auf der SOA-Architektur, die Webseiten mit mehreren Zugriffsmethoden wie Anwendungen,kann die Zugriffs- und Steuerungskontrolle von mehr als 20 Sätzen von UAV-Erkennungs- und Gegenmaßnahmen ermöglichen, und unterstützt die künftige Erweiterung auf andere UAV-Kontermaßnahmen, einschließlich Radar, Optoelektronik, Täuschung usw.
| Name der Parameter |
Parameterwert |
| Radarsystem |
Digitales Strahlformsystem |
| Betriebsfrequenzband |
X-Band |
| Abstand der Scan |
Azimut: 0° bis 360° |
| Steigung: ± 30° |
| Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) |
UAV: 7 km ((σ=0,01m2) |
| Menschen: 12 km (σ=0,7 m2) |
| Blinde Reichweite |
240 m |
| Entschließung |
Reichweite Auflösung≤10m |
| Azimut-Auflösung≤3° |
| Auflösung der Schrägkeit ≤ 6° |
| Genauigkeit |
Reichweite Genauigkeit≤10 m |
| Azimutgenauigkeit≤0,5° |
| Schrägkeitsgenauigkeit≤0,6° |
| Geschwindigkeitsgenauigkeit≤0,5 m/s |
| Zielradialgeschwindigkeit |
0.8m/s-40m/s |
| Fähigkeit zur Zielverfolgung |
≥ 100 Chargen |
| Übertragungskraft |
≤ 300 W |
| Größe der Ausrüstung |
685 mm*410 mm*146 mm (Hauptgröße) |
| Gewicht |
30 kg ((Hauptgewicht der Einheit) |
| Name der Parameter |
Parameterwert |
| Erfassungsausrüstung |
Frequenzbereich der Erkennung |
30 MHz bis 6 GHz |
| Fokusband: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (optional) |
| Ermittlungsmethode |
Passive Funk-Automatikerkennung, Passivsignalempfang |
| Entfernung der Erkennung |
5-10 km (Bereich variiert je nach Modell, UAV-Übertragungsleistung > 0,1 W) |
| Erfassungsbereich |
Allseitige Erkennung |
| Anzahl der Zieldetektionen |
Gleichzeitige Erkennung von mehr als 60 UAVs |
| Genauigkeit |
Richtungsfindungsgenauigkeit ≤ 3° (RMS) |
| Positionierungsgenauigkeit ≤ 10 m |
| Ausrüstung für die Zählung |
Zählermodus |
Unterdrückung von Funkstörungen |
| Gegenziel |
UAV-Bildübertragung, Flugsteuerung, Navigationssignale |
| Gegenfrequenzband |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,1.2 GHz,10,5 GHz,20,4 GHz,5.2 GHz,5.8GHz (optional) |
| Gegenbereich |
Optionale Konfiguration in alle Richtungen oder Richtungen |
| Gegenentfernung |
Richtung: 3-5 km (Abstand von Modell zu Modell variiert) |
| Allseitig: 1,5-2 km (Abstand von Modell zu Modell variiert) |
| Systemintegration |
Größe |
Erfassungsausrüstung:450mm*400mm |
| Einheitliche Ausrüstung: 50 mm*500 mm*300 mm |
| Gewicht |
≤ 45 kg |
| Stromverbrauch |
Detektion eingeschaltet:55W |
| Interferenz eingeschaltet:960W |
| Eintrittsschutz |
IP67 |
