LT-P08 Digitaler Mehrstrahlradar + LT-D6 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (optional) Die Daten werden in einem System gespeichert, in dem die Daten über die Datenverarbeitung erfasst werden.
Produkteinführung:

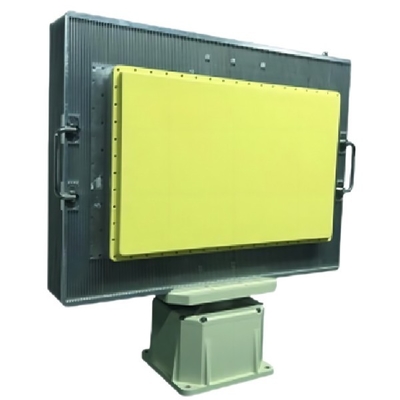

Das zweidimensionale dreikoordinate Phasen-Radar LT-P08 ist eine Überwachungs- und Aufklärungsvorrichtung in geringer Höhe, die im X-Band arbeitet und in der Lage ist, niedrige,Kleine und langsame Ziele in einer Reichweite von 25 KilometernDieses Radar verwendet das Active Phased Array (AESA) -System.während mechanische Scannen in der Azimutdimension verwendet werden, um eine 360° Azimut Abdeckung zu erzielenDie gesamte Maschine ist modular und solid-state ausgelegt, um die Zuverlässigkeit der Ausrüstung zu gewährleisten.

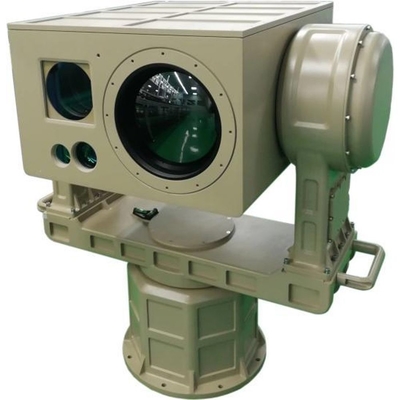

Die LT-D6 verfügt über die Flexibilität und Manövrierfähigkeit, niedrigfliegende Ziele (UAVs, chemische Ballons, bionische Vögel) oder unbemannte Boote auf der Meeresoberfläche zu zielen.Schiffe, die Ziele von unbegrenzter Position bewegen. 360° Vollfeld-Echtzeit-Scannen, Sperrverfolgung, Erkennung und Warnung.Laser-Rangefinder und intelligentes Algorithmusmodul, kann es unbemannte kontinuierliche Überwachungsarbeiten Tag und Nacht durchführen.starke Fähigkeit, den Nebel zu durchdringen, und ist nicht durch Lichtquellen begrenzt. Es kann sich nahtlos an Bord-Endgeräte wie verknüpfte Radarsysteme, Funkerkennungssysteme und Vollfrequenzstörungssysteme anpassen.
Produktmerkmale:
1, starke Umweltschutzbeständigkeit.
2, mit Tonhöhenregelungsvorrichtung, kann er den Winkel der Antenne anpassen, was auf eine Vielzahl von verschiedenen geografischen Bedingungen anwendbar ist.
3, löst das technische Problem der Auswahl mehrerer Ziele für die Verfolgung und Zielerkennung in der Hintergrundlärmumgebung.
4, hochauflösendes Bildgebungssystem für sichtbares Licht mit hoher Vergrößerung mit langer Beobachtungsdistanz.
5, Der elektrische Feinabstimmmechanismus für die Laseroptik kann die Ausrichtung des Lasers vollständig anpassen, ohne die Maschine zu demontieren.
6Die passive Wärmebildaufnahme ist gut verschleiert und nicht leicht zu erkennen.
7Durch die Einführung der Technologie für die thermische Bildgebung mit kontinuierlichem Zoom ist die Bildgebung klar und die Detektionsdistanz lang.geeignet für die Suche nach Zielen mit großem Sichtfeld und die Langstreckenbeobachtung von Zieldetails.
8, Hochpräzisions drehtable, hoher Windwiderstand, hohe Positionierungsgenauigkeit, schnelle Reaktionsgeschwindigkeit, reibungsloser Betrieb, umfassende Blindwinkelüberwachung.
9Die integrierte intelligente Temperaturregelung sorgt dafür, dass die Elektronik innerhalb der Maschine den ganzen Tag und das ganze Jahr über ordnungsgemäß funktioniert.
10Die gesamte Maschine ist mit einer professionell entworfenen Hülle verstärkt, die schön, leicht und robust ist.Wasserdichtung, und sauren Regen.
11, Ausgestattet mit einem Marschschschloss, kann das Fahrzeug während schneller Bewegung gesperrt werden; gleichzeitig kann es mit einer stabilen und stoßdämpfenden Flanschmontage ausgestattet werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
12, Ausgestattet mit einem intelligenten Auto-Linking-Modul, einem Auto-Tracking-Modul, einem Auto-Detection-Modul und in der Lage, Rückmeldungen zu Luftzielinformationen zu geben.
| - Ich weiß.Name der Parameter |
Parameterwert |
| Radarsystem |
Digitales Strahlformsystem |
| Betriebsfrequenzband |
X-Band |
| Abstand der Scan |
Azimut: 0° bis 360° |
| Steigung: ± 30° |
| Entdeckungsbereich ((Pd=0)8,Pfa = 10-6) |
UAV: 7 km ((σ=0,01m2) |
| Menschen: 12 km (σ=0,7 m2) |
| Blinde Reichweite |
240 m |
| Entschließung |
Reichweite Auflösung≤10m |
| Azimut-Auflösung≤3° |
| Auflösung der Schrägkeit ≤ 6° |
| Genauigkeit |
Reichweite Genauigkeit≤10 m |
| Azimutgenauigkeit≤0,5° |
| Schrägkeitsgenauigkeit≤0,6° |
| Geschwindigkeitsgenauigkeit≤0,5 m/s |
| Zielradialgeschwindigkeit |
0.8m/s-40m/s |
| Fähigkeit zur Zielverfolgung |
≥ 100 Chargen |
| Übertragungskraft |
≤ 300 W |
| Größe der Ausrüstung |
685 mm*410 mm*146 mm (Hauptgröße) |
| Gewicht |
30 kg ((Hauptgewicht der Einheit) |
| Name der Parameter |
Parameterwert |
| Auflösung bei sichtbarem Licht |
2MP / 4MP / 8MP Optional |
| Brennweite der sichtbaren Linse |
800 mm oder 900 mm |
| Kühlsystem Infrarot-Auflösung |
640X512 |
| Kühl-Infrarot-Linsen Brennweite |
30-30-630 mm; 20x optischer Zoom oder 35-750 mm; 20x optischer Zoom |
| Messung der Laserentfernung |
Wellenlänge 1570 nm |
| Kraft: 5 km (0,3 m UAV) |
| Betriebsfrequenz:1 Hz |
| Optische Bildstabilisierung |
Optiches Glasfaser-Gyroskop mit hoher Präzision zur Aufrechterhaltung eines stabilen Bildes und zum Arbeiten während der Fahrt |
| Genauigkeit der Plattenposition |
±0.01 |
| Genauigkeit des Drehplattenverfolgens |
1 mrad |
| Winkelbereich der Drehbank |
Horizontale unendliche Position 0-360° kontinuierliche Drehung; |
| Höhenhöhe ± 90 |
| Bewegungsgeschwindigkeit der Drehscheibe |
Horizontales Maximum 120°/S |
| Höchstschub 100°/S |
| Die ganze Maschine passt sich an die Umgebung an |
-40°C-+60°C, erfüllt Normen wie Schwingungseffekt, Akkuverträglichkeit, Salzsprühform, IP67 in der Kabine/IP66 für die gesamte Maschine usw. |
| Gesamtstromverbrauch |
500 W |
| Stromversorgung |
DC48V, mit AC220 ± 20% V breiter Eingang, wasserdicht stabilisierter Stromversorgung ausgestattet |
| Außenoberfläche |
1 × 10Base-T/100Base-TX, RJ45-Schnittstelle, Schnittstelle für die Stromversorgung, Serienanschluss usw. |
| Gewicht |
85 kg |
| Größe |
620 mm × 420 mm × 710 mm oder 600 mm × 600 mm × 945 mm |
